２０１６年１０月２３日 天候 曇り
昨日、なんとか車種不明スピーカーを取り付けだけは出来たので
今日は実際に配線作業をしてスピーカーを鳴らしてみたいと思います。
昨日、なんとか車種不明スピーカーを取り付けだけは出来たので
今日は実際に配線作業をしてスピーカーを鳴らしてみたいと思います。
Ｑ ＣＯＰＥＮ! > ＤＩＹ電装編 > ＤＶＤメディアプレイヤーを増設した話 その３（配線編）
[0回]
と言ってもひたすらスピーカーからの配線を
ナビまで引っ張っていくという地味な作業。
しかも変に引っ張ったり角に当たらないように引っ張る、、、。
もう、とにかく地味。
やってるうちに
「もうちょっと綺麗に、、、」とか余計な事までしてしまう始末。
それでも何とか左右のスピーカーからの配線をナビ付近に引き終わり
作業で邪魔なナビを一時隔離して
スピーカー配線の確認をします。

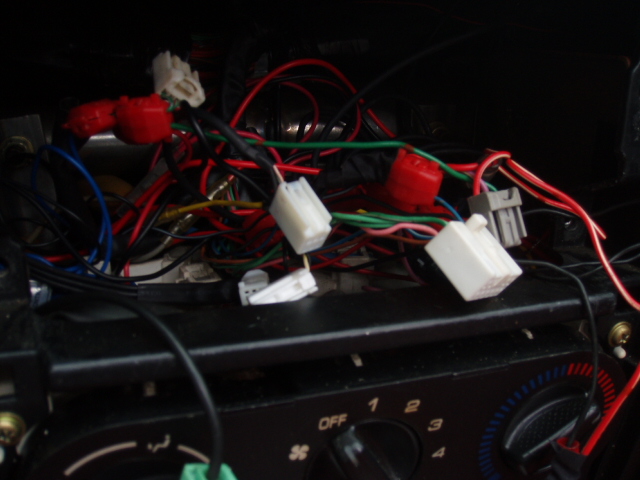

ナビには車両側のハーネスがそのまま刺さっているので
適当な長さでカットして
ナビ側の配線とリアスピーカーの配線を接続します。
ここで一度スピーカーが正常？になるかどうかの確認をしておきます。
で、正常にナビが「今日は何の日」と報告してくれましたので
接続に問題なしと判断。
次にスピーカー側の配線も圧着端子で配線してそれぞれ延長していきます。
と、ナビを戻す前に、勢いでポチったブツを投入。

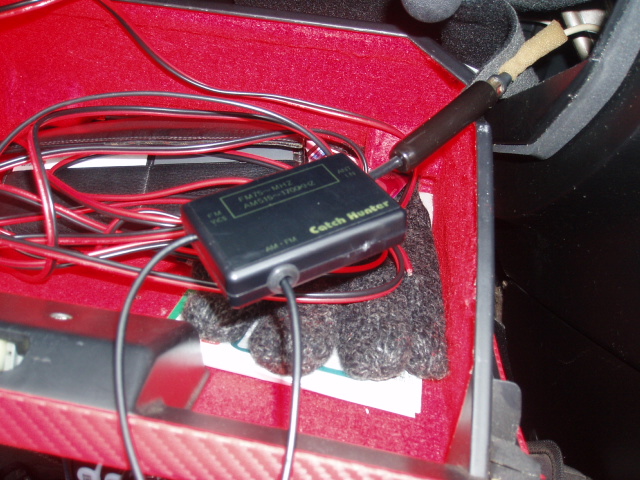

コレはラジオアンテナの配線を分岐して
ＦＭ・ＶＩＣＳとＦＭ・ＡＭに分波するモノです。
今後ナビは純粋にＦＭＶＩＣＳ用にして、ラジオが聞きたい場合は
ＤＶＤメディアプレイヤーで聞きますので、、、、。
これで安心してナビを戻せます。
（今気づいたのですが、アンテナ線繋ぐの忘れてました）
で、スピーカー側より延長した配線はＤＶＤメディアプレイヤーに接続します。
んで、途中分岐しておいて
勢いでポチったブツをもう一点投入。
ツイーターです。
なんかオーディオ関係弄りだしたら
「アレもコレも」になってしまいました。
どうせ聞いてもわからない耳しか持っていないんですが、、、。
すでに弄る事が目的化しつつありますね。
とりあえず全てを配線し終えて
一度鳴らしてみます。
今回、ツイーターなんてモノに手を出しまして
一番悩んだのが
「どこにツイーター付けようか」って点でした。
そこで当方がネットで摘み読みしていろいろ勉強してみました理論？は
ツイーターとは高音専用のスピーカーである。
高音の場合、指向性がある。
ドアスピーカーの近くがもっともよい設置場所である。
ツイーター設置場所と聞く場所は遮るモノが無い方が良い。
と、言った程度です。
で、取り付け場所としては
Ａピラー、ダッシュボード、キックパネル等があるようです。
他少数ですがドアパネル埋め込みやインナードアハンドルなんてのもあります。

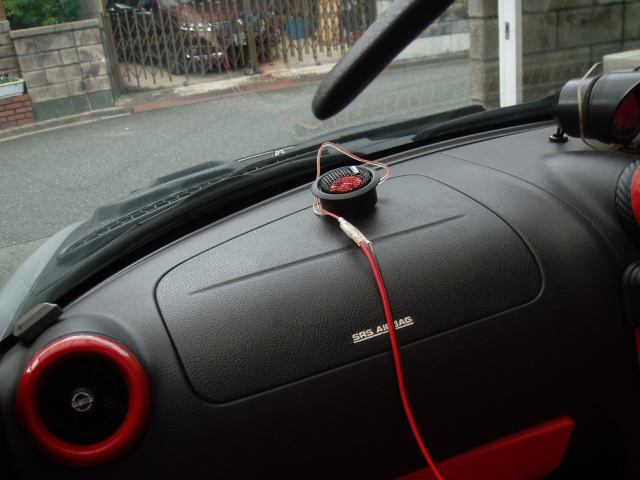

まず、ダッシュボードですが自作にてツイーターマウント等製作することになりますので
マウント製作から始めないといけません。
加えてコペンのダッシュボードは追加メーター等ありますので非常にゴチャゴチャします。
（すでにゴチャゴチャなのです）
当面、ダッシュボードは弄りたくない事、さらにツイーター設置でメリットも少ないかな？
という事でダッシュボードは却下です。
次にキックパネルですが、当然足元ですから
ここにツイーターが出っ張ると邪魔なだけでは無く安全上問題があるように思います。
無論、埋め込み加工等できますがそこまでする価値があるのかどうか、、、。
ドアスピーカー周辺も同様に安易に出っ張りを作る必要はないかと、、、。
ツイーターの場合、正面で聞かなければ音が違って聞こえますので
設置方向には気をつけないといけません。
（実際試してみました）
と、いう訳で結論として
やはり王道？のＡピラーにしました。
まず、ツイーターが出っ張っても許せる範囲である。
マウント等の加工が楽である。
ドアスピーカーと距離的に同じ位に出来る。
そして弄った感がある。

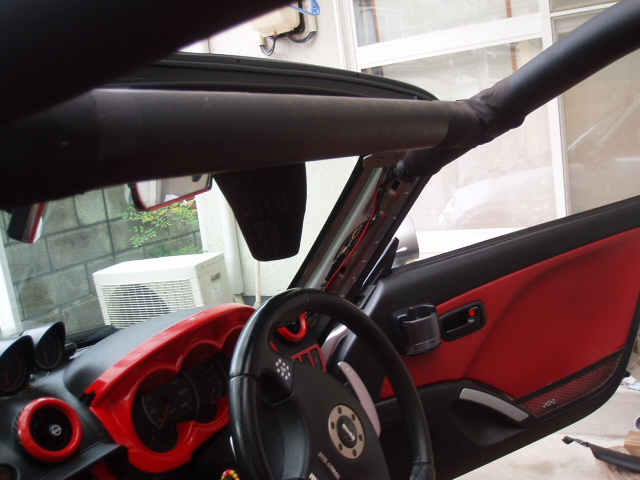

と、言う訳でさっそくＡピラーのカバーを外します。
外す前に取り付け場所だけ決めておきます。

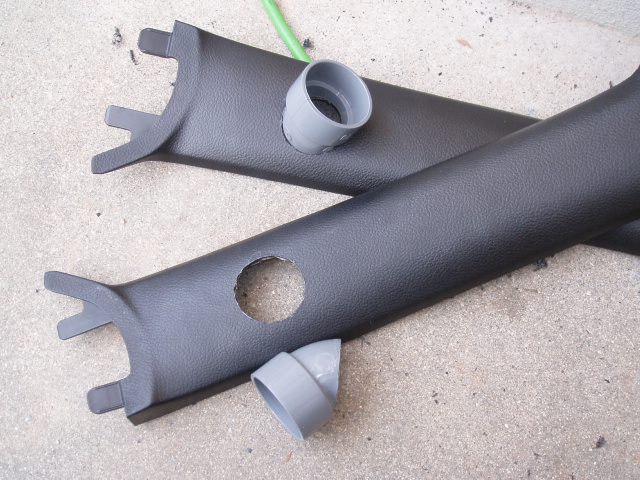

後はドリルやらカッターやら駆使して丸い穴を開けます。

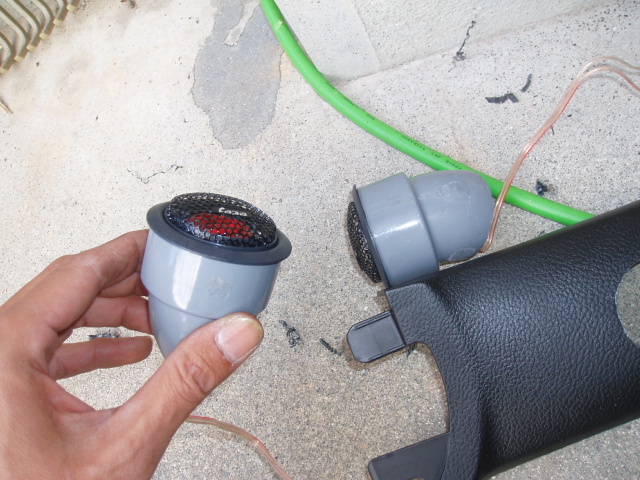

今回マウントに利用するのは塩ビ管ジョイントです。
穴あけは慎重に行います。
今回はパテ盛りなんてやらないんで、入るか入らないかの
ギリギリではめ込みますので。
バッチリ入る事を（固定できる事も）確認できたら
ツイーターを取り付けします。
実は今回購入した製品が
ちょうどすぎる大きさでして、恐らく車載状態では嵌らないだろう、と
思われますのでＡピラーカバーに搭載後、完成させます。
（実際ゴムハンマーでコンコン叩かないと入りませんでした）
と、本日はこのあたりで日没終了です。
Ａピラーカバーとツイーターはゆっくり仕上げようと思います。
