排気温度計を取り付けした話

２０１７年　４月　９日　天候　曇り

チューンドターボ車の場合
エンジンの排気温度を監視する事は非常に重要です。
当方のコペンは
某ヤフオクチューニングＥＣＵで推定８０馬力です。
（計測した事はありません）
それ以外にも
オリジナル自作エアインテーク
スズキ製ＷＧＶチャンバー
純正エアクリーナー穴あけ加工
等々、、、、自作部品の玉手箱やぁ～なんで、、、。

とりあえずエンジン壊しちゃう前に
排気温度計だけは取り付けしたいなぁ～と考えてまして。
本日、準備が出来ましたので取り付け決行です。

Ｑ ＣＯＰＥＮ! > ＤＩＹ電装編 > 排気温度計を取り付けした話

取り付けするのは
「オートゲージＰＫシリーズ 排気温度計52パイ」です。
取り付け場所は憧れのＡピラー取り付け。
今まで追加メーターはオートゲージ製ＳＭシリーズで統一してましたが
ＳＭシリーズで排気温度計が出てこないので
已む無くＰＫシリーズ投入です。
（役立たずのデカセンサー油圧計の方もいずれＰＫ化しますが）

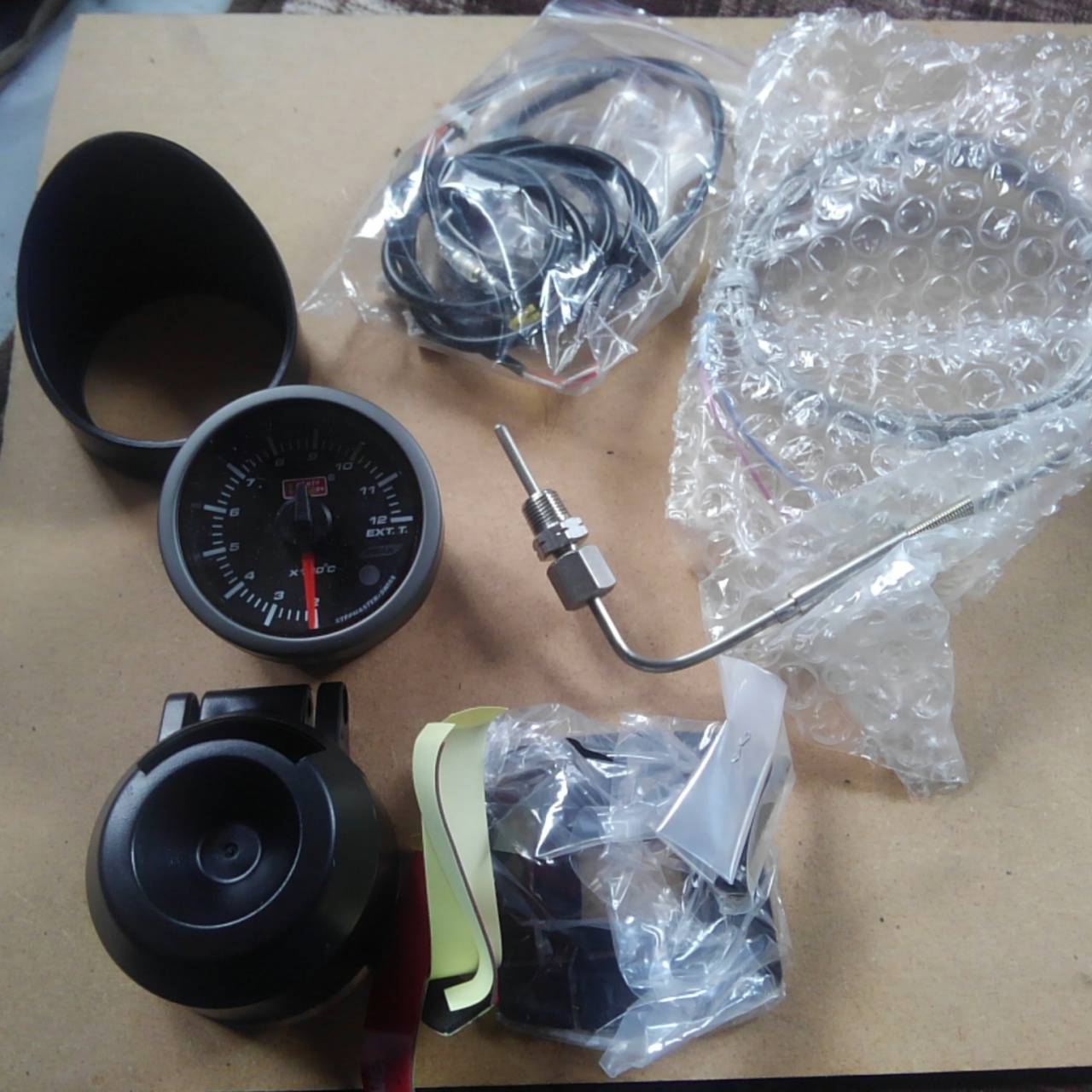

商品開封後、記念写真。
画像中央の温度計センサー。
これを取り付けるのに少々勇気がいるので
今まで延期していました。
センサーは排気温度ですから当然それなりの場所に取り付けしないといけません。
コペンの場合、タービンのアウトレットに穴あけしてタップでネジ切って取り付けなんですが
当方はタップ切った事が無いんで躊躇しておりました。

でもまぁ排気温度計を勢いで購入しましたし
排気温度がどんなモンか知りたいのもあって
勇気を振り絞ってやっちゃいます。


それでは問題の穴あけをしましょう。

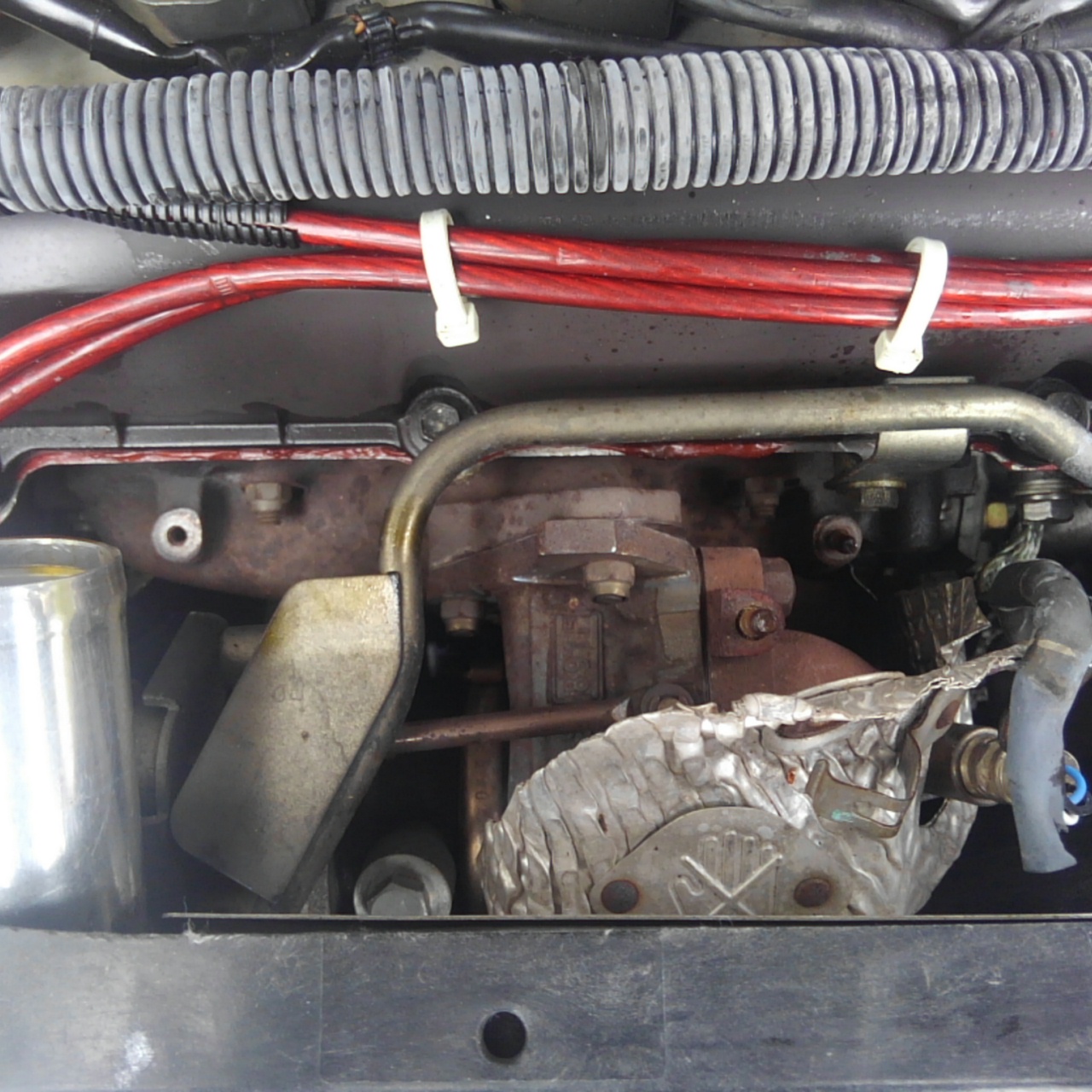

センサー取り付け用の穴はこちらの場所になります。
コペンで排気温度計をつけた方はほぼ皆さんこの位置ですね。
タップでネジ切る訳ですからある程度肉厚のある場所が良いようです。
（センサーの先端が反対側に当たらないような場所でないといけません）
当方は画像中央部分の刻印の上にしました。
ここは厚みがあって強度的にも十分に思えます。

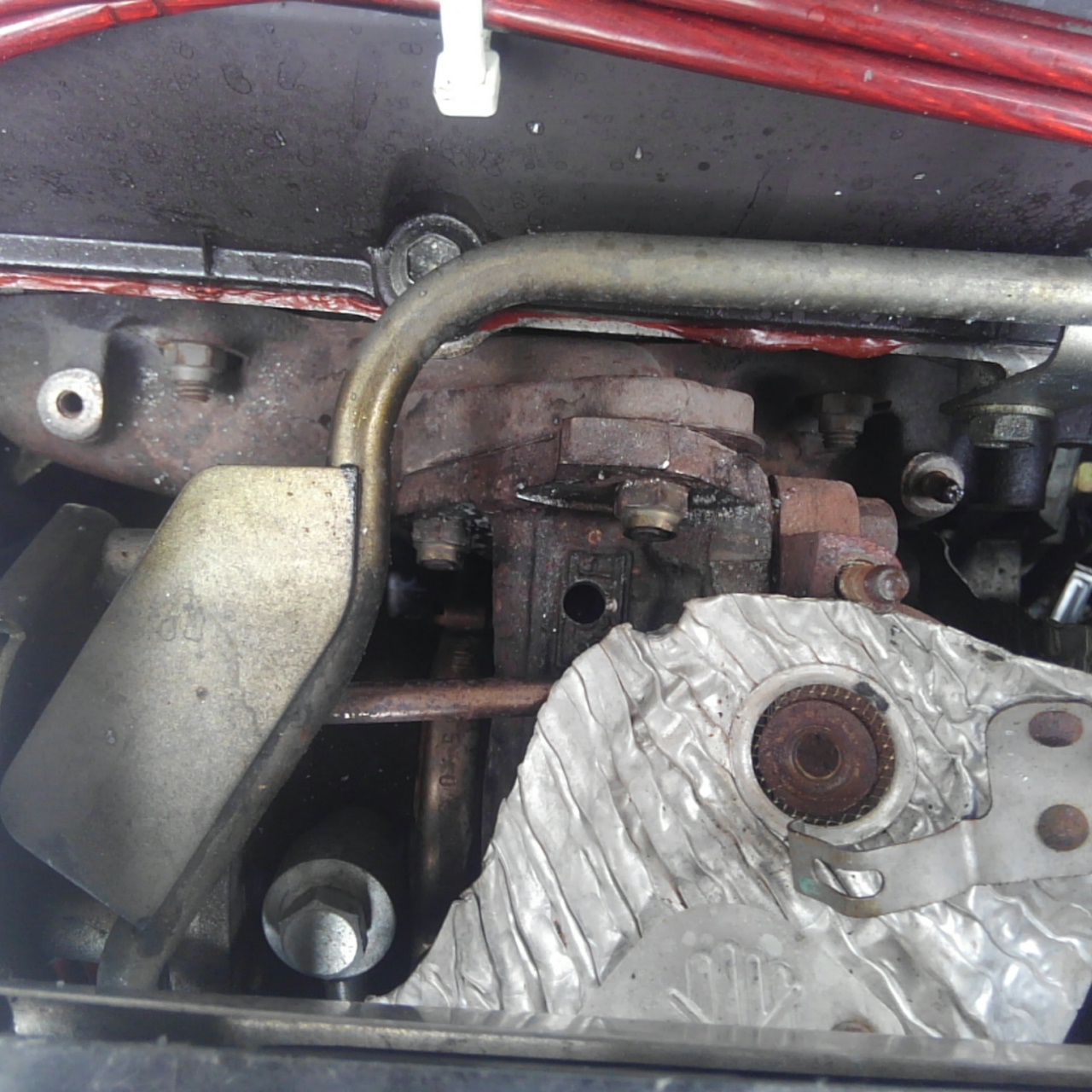

電動ドリルで３ｍｍ→５ｍｍ→７ｍｍ→８ｍｍと地道に拡大していきます。
最初の３ｍｍが時間がかかります。
しかもドリルの刃が細いのであまり強引に掘るとすぐ折れるので慎重に。
途中、ドリルを休ませる時間でパーツクリーナー等で切屑を除去しておきます。
出来るだけ内部にゴミを入れないようにしておきます。


タップは1/8ＰＴ　管用テーパーです。
で、いざタップでネジ山切ろうとしたら問題発生。
なんとタップが短すぎて回せません。
タービン外す訳にもいかず、、、。
穴が開いた状態でエンジン回す訳にもいかず、、、、。

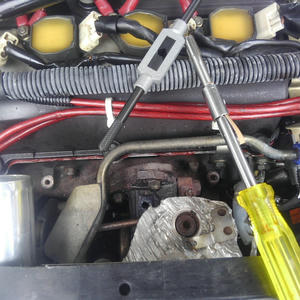

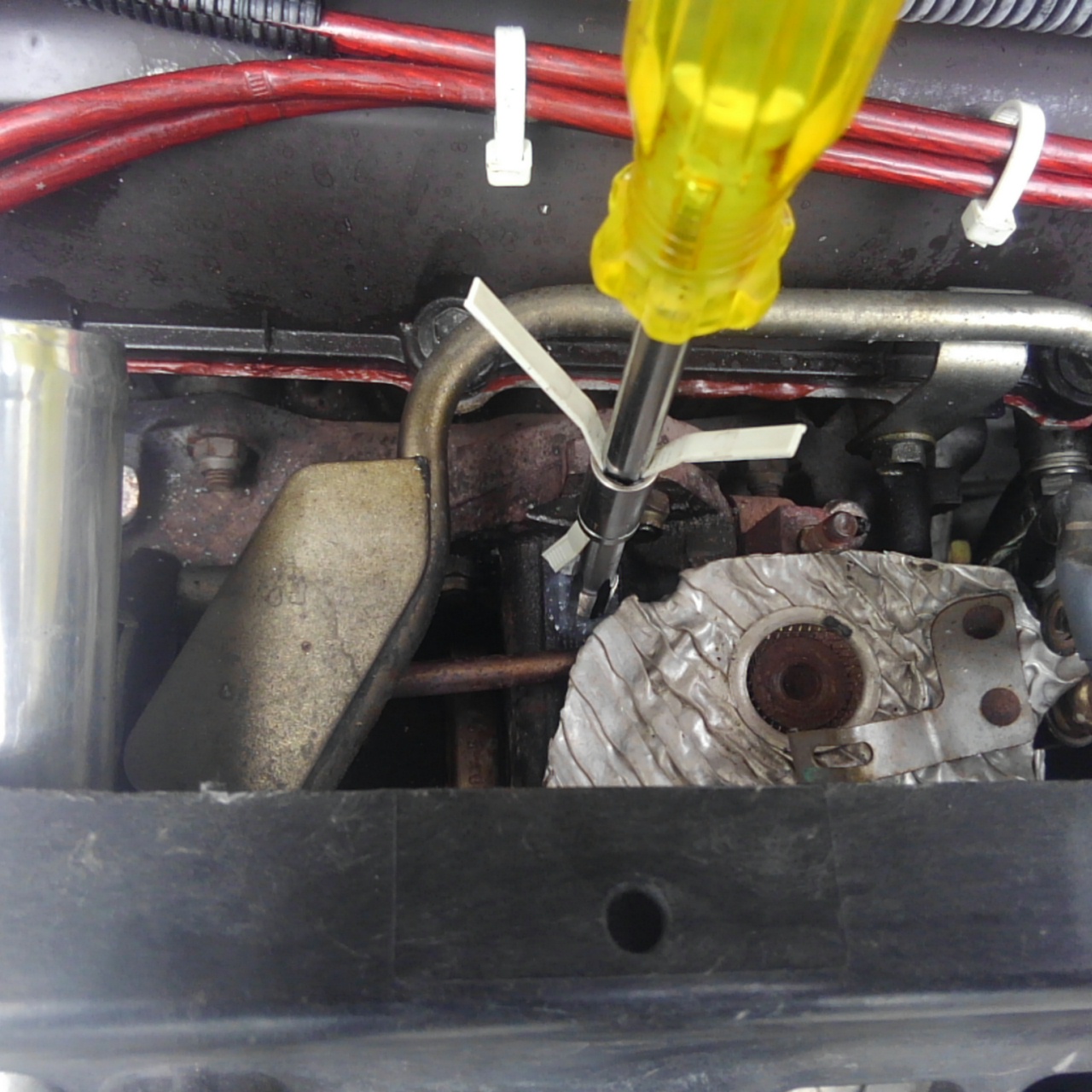

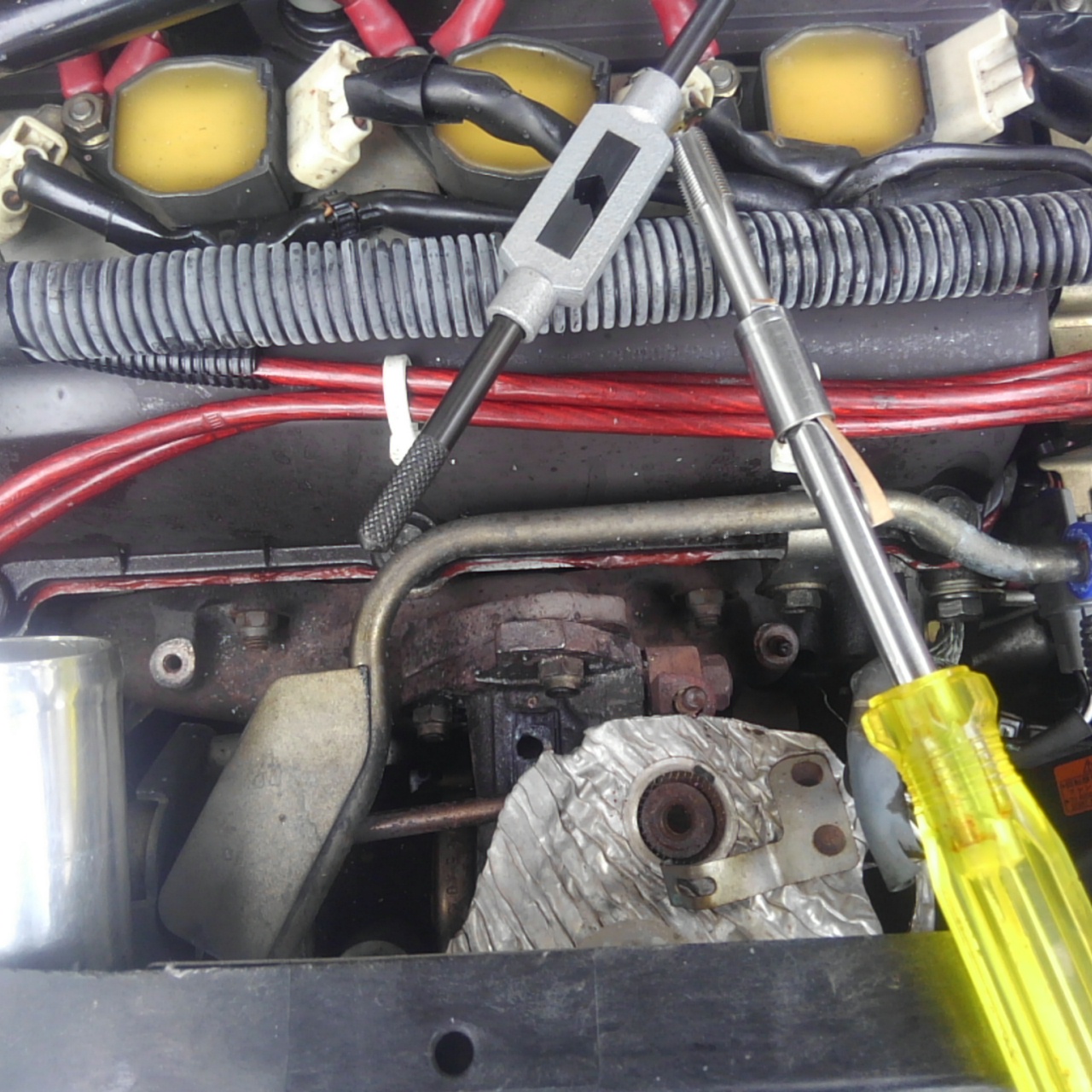

仕方が無いので手持ちの工具を使って何とかネジ切ってみます。

タップでネジ山切るのは結構力がいるもので
即席タップドライバーでは最初の数山が限界で空転します。

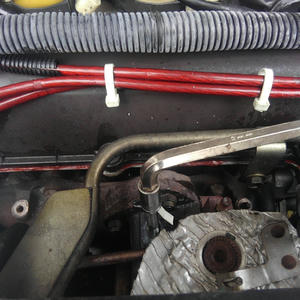

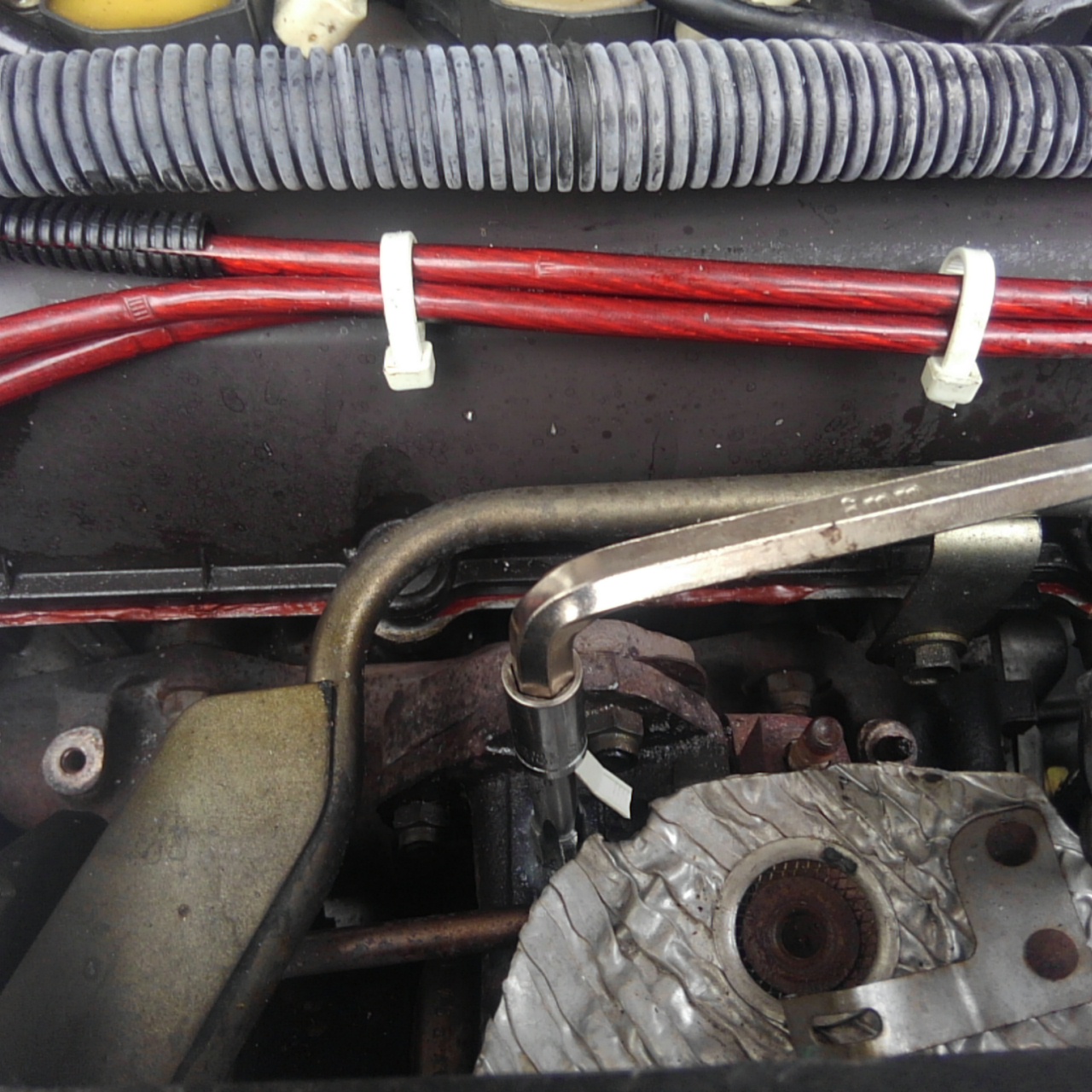

最終的に道具箱に放り込んでいた
使いそうに無いサイズの六角レンチが大活躍しまして
何とか無事にネジ山切れました。
ネジ山の切り方はちょっと回して戻しての繰り返しで
途中、センサーのスペーサーを嵌めてみては具合を確認し
切屑を噛まないようにタップでさらって綺麗にして、、、と
結構時間かかります。

その後センサーを取り付けしますが
反対側の内壁にセンサーが当たりそうなのとなるべく中央付近で計測した方が
より正確みたいなので1.5mm厚の銅ワッシャーを３枚重ねて調整して挟みました。
銅ワッシャーが適度に潰れてシール効果もあるといいんですが。
銅の耐熱温度は1,000℃以上みたいなんで
ワッシャーが溶けるようではそもそもエンジンが壊れるような温度域です。
（純粋なレース用チューニングエンジンで1,000℃～1,100℃だそうです。
町乗りオンリーの一般車両であれば900℃くらいが上限のようです）

　

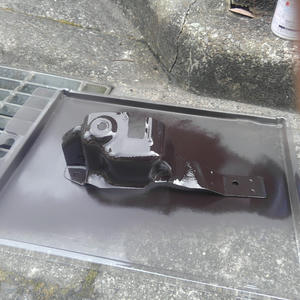

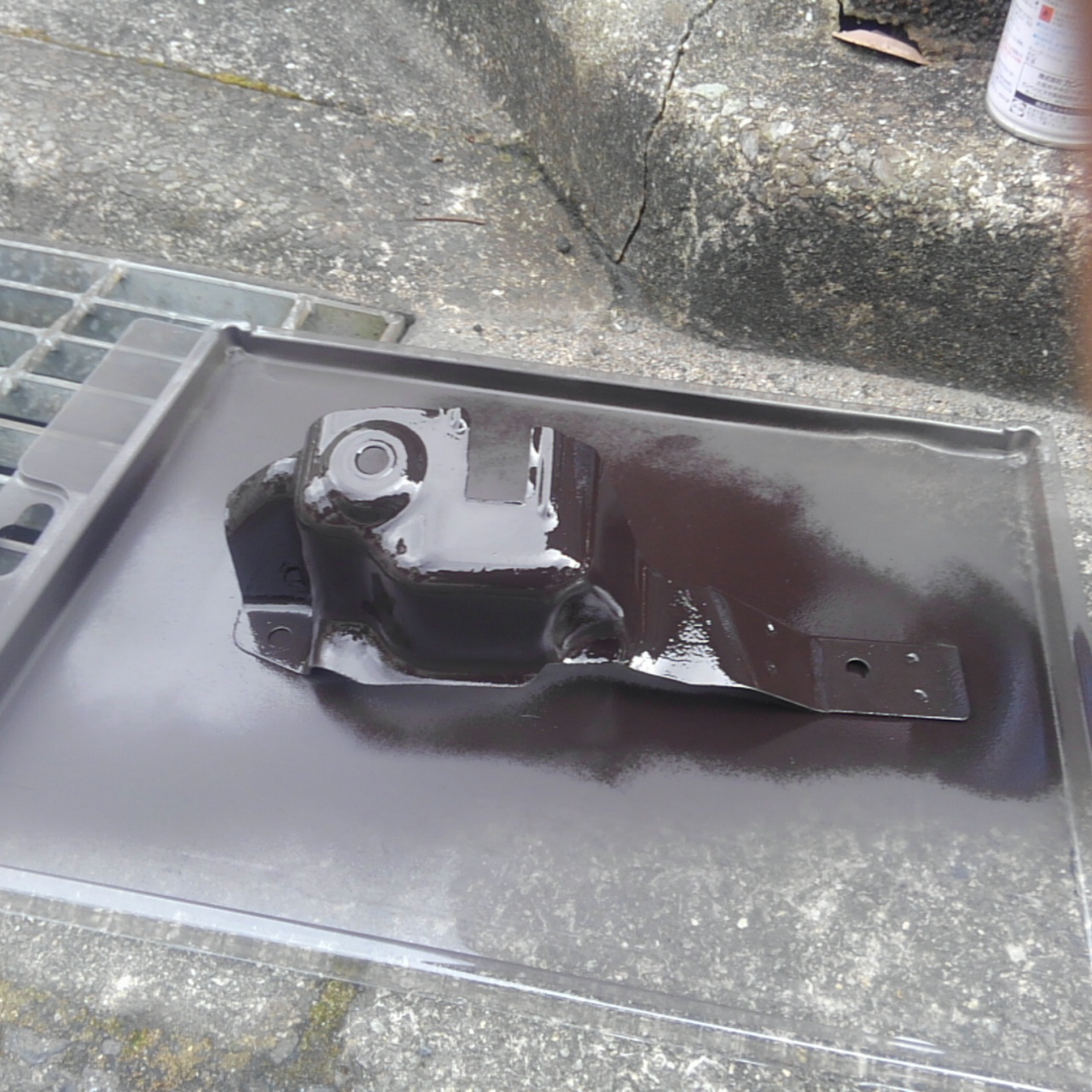

で、ついでに取り外した遮熱板も汚れが目立つので
耐熱塗料で塗装しておきました。


次にＡピラーにメーターをつけるために
メーターホルダーの加工をします。

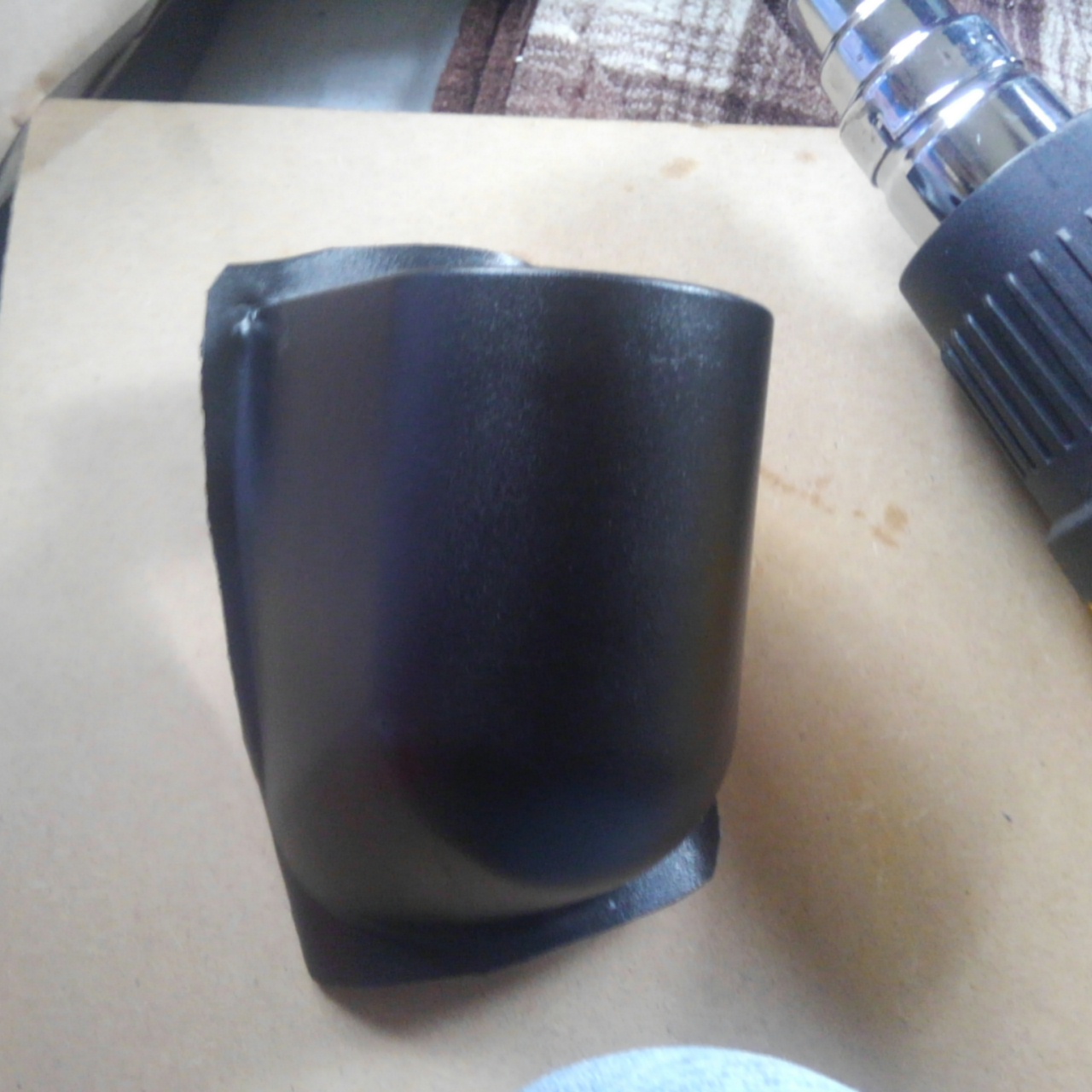

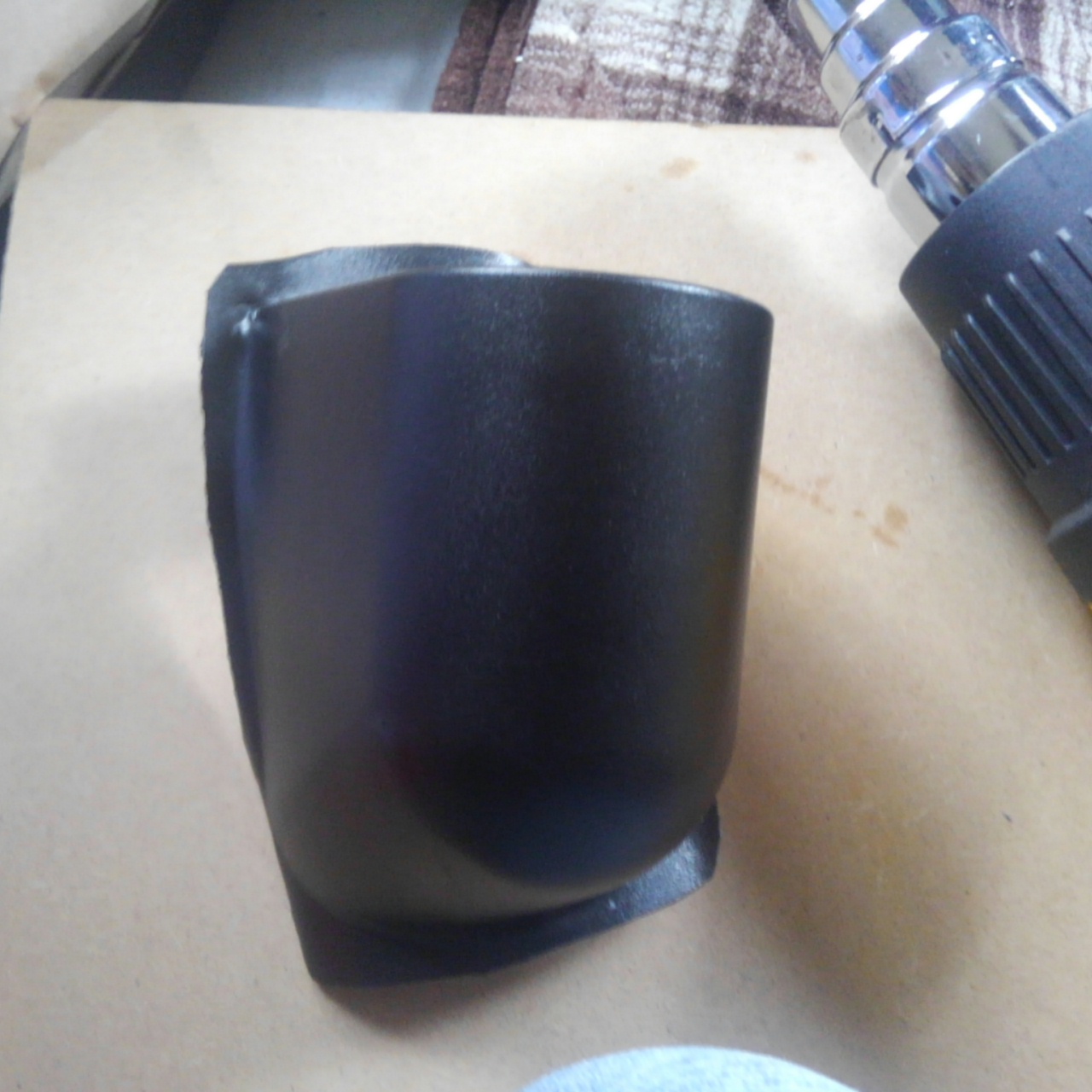

以前ＡＴＦ温度計取り付けで残してあった２連ピラーメーターの片割れを
ホットガンで熱整形してＡピラーの形に馴染ませます。

　

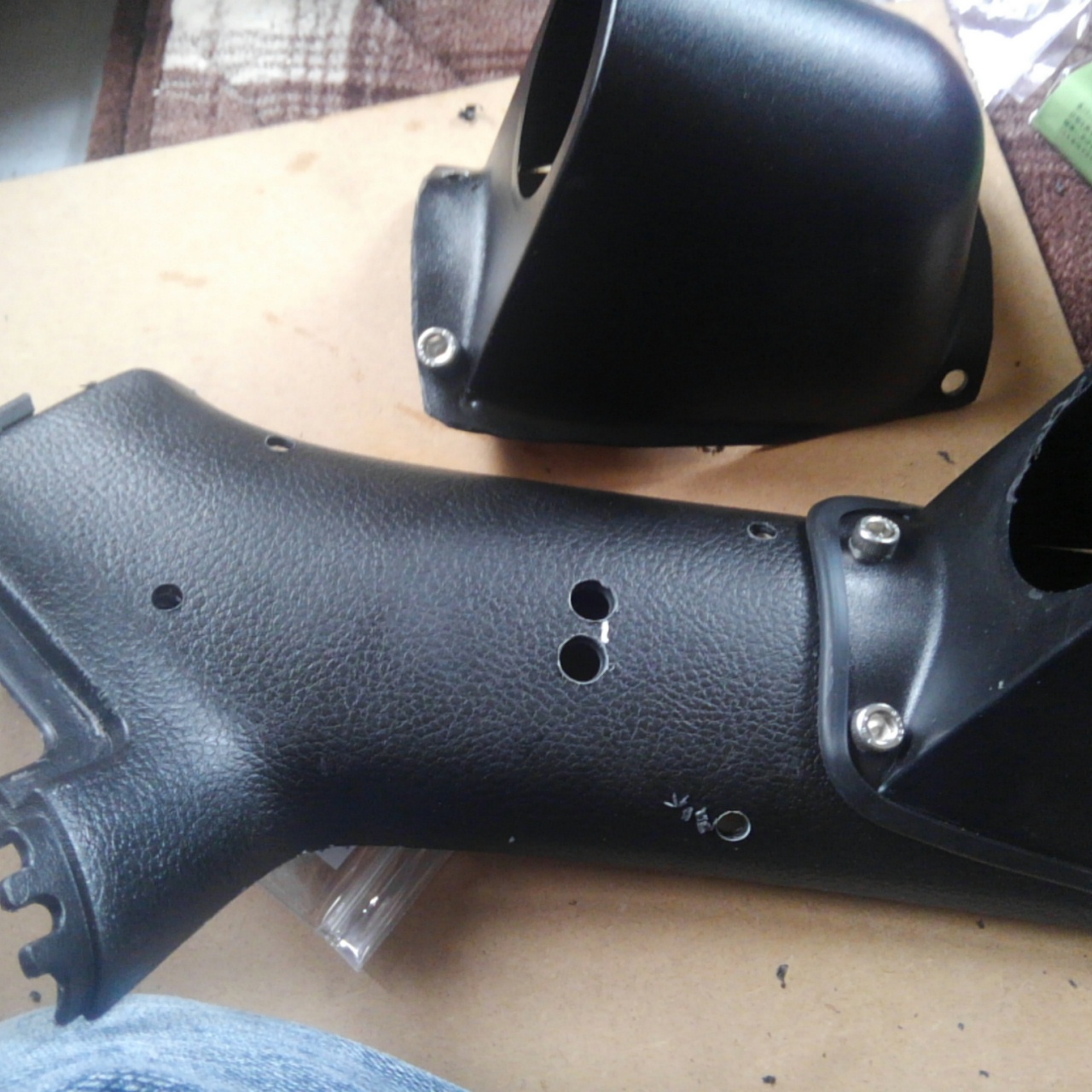

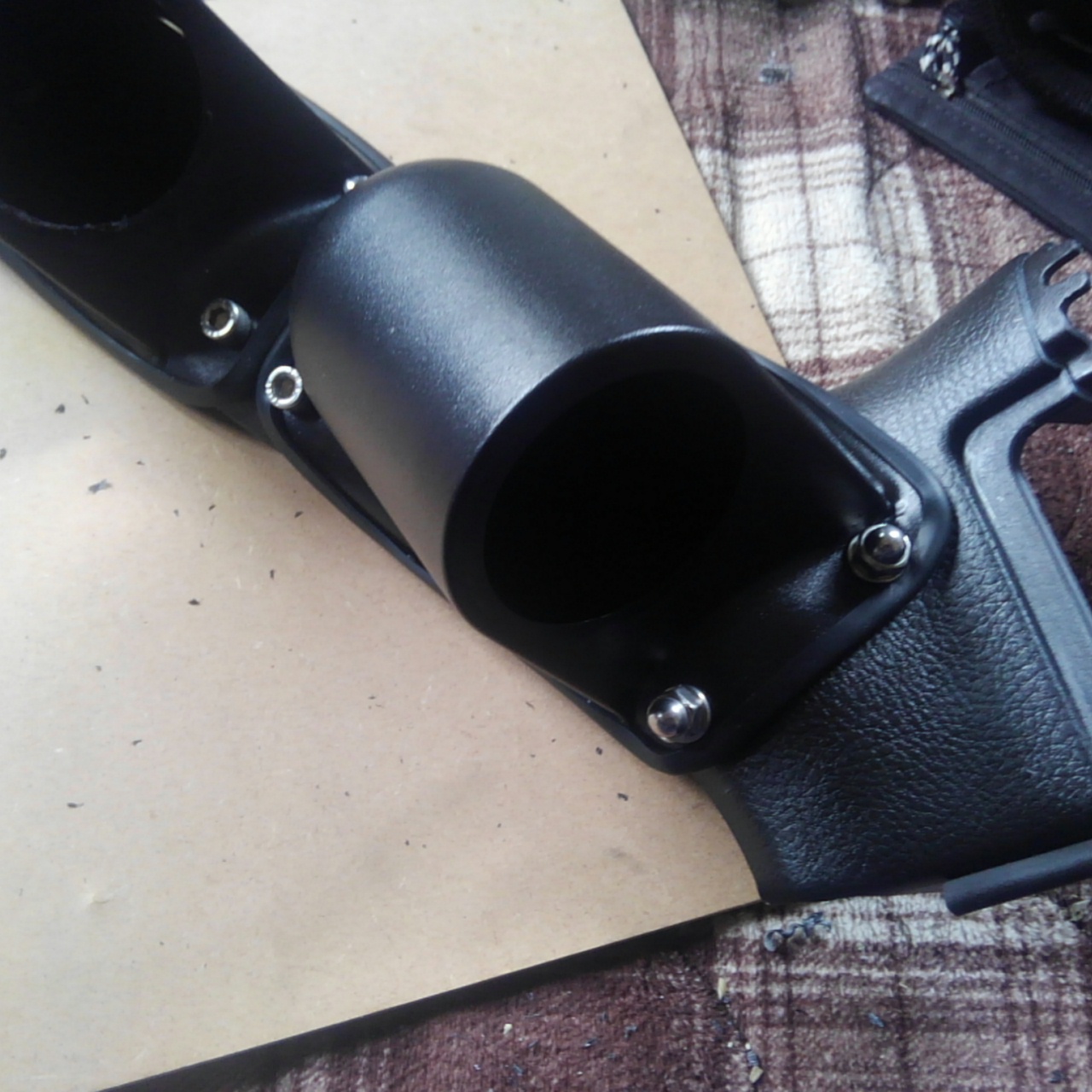

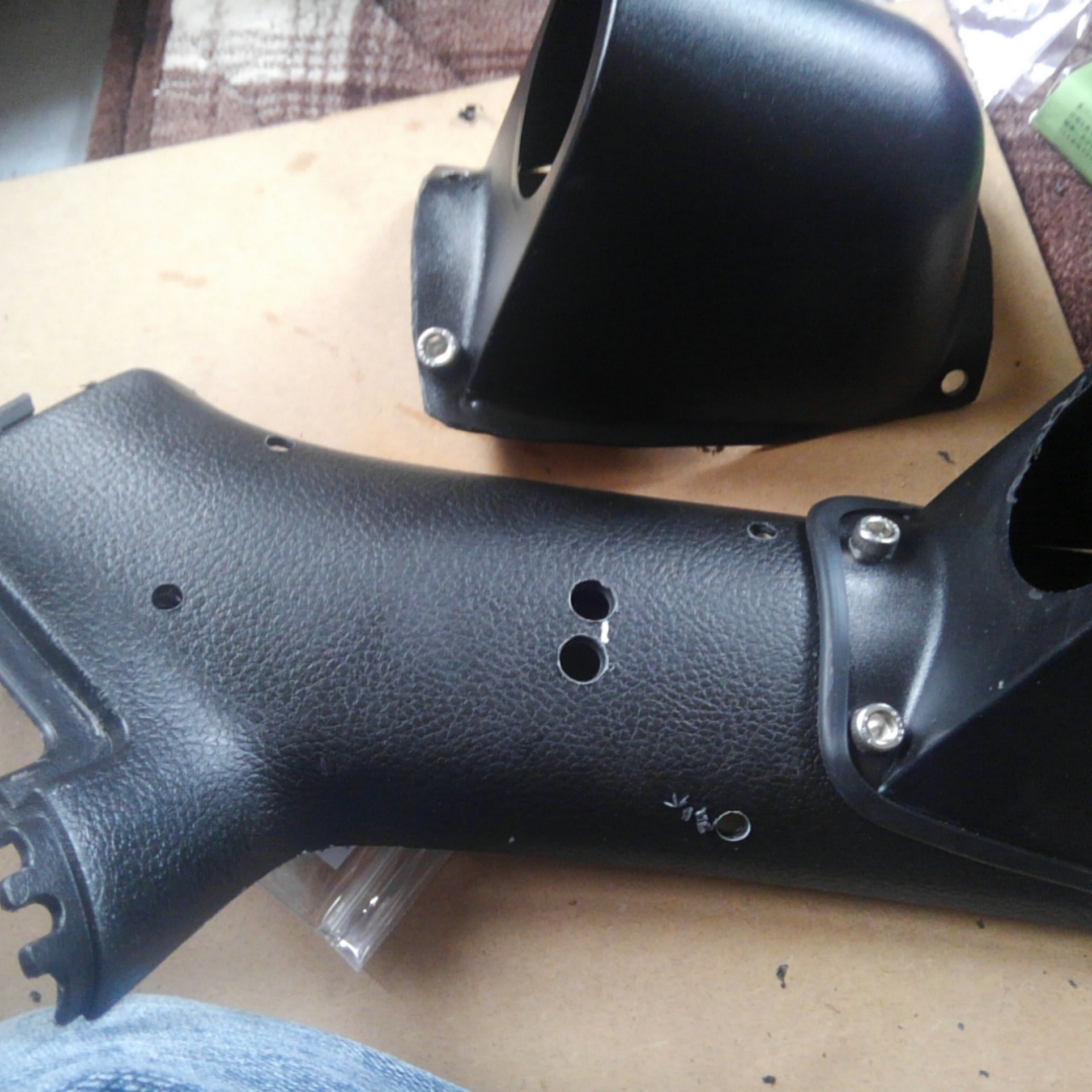

Ａピラーに配線用の穴とメーターホルダー取り付け用の穴を開けます。


メーターホルダー周囲の切り口が汚いですが
パテで埋めるのは非常に時間がかかるので縁ゴムで周囲をカバーしちゃいます。

　

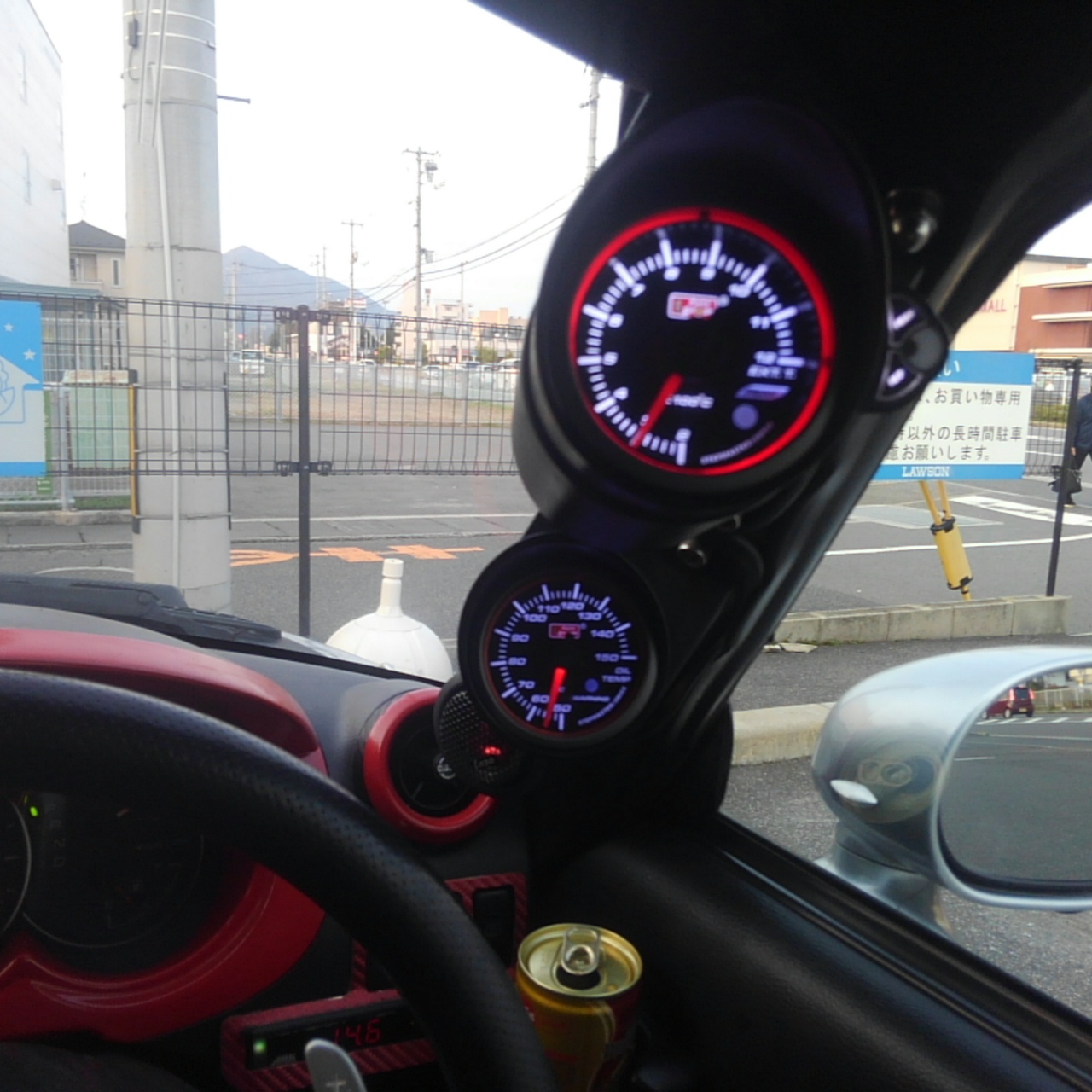

後は全てを元に戻して完成。
一個だけＰＫなんでどうかな？と思いましたが
付けてみるとそんな気にならないというか
返って他のメーターと区別できるのでいいですね。
画像ではホワイトイルミですが
ＰＫシリーズはアンバー、ブルー、ホワイトでイルミを変えられるので
アンバーにしておきました。
下のＡＴＦ温度計と光量が違いますが
ＡＴＦの方は一手間かけてあって
スマホの映りこみ防止フィルムを貼っているのでちょっと暗いです。

試験走行時、エンジンスタートで最初メーターが動かないんで
壊れてるのか、、と焦りますがちゃんとすぐにメーターが動き出して一安心。

気になる排気温度はアイドリング時で300℃ちょっと。
アクセル踏み込んで加速中で大体600℃～700℃台。
ピーク時（全開加速ではない）で大体800℃に達しないくらいでしょうか。

車の加減速に結構反応するので見ていて面白いですねぇ。
思ったより温度が低いのでどうなんでしょうか？
センサーの取り付け位置次第で結構温度が変わるそうなんで
目安程度で考えた方がいいんでしょうけれど。
