当方の車両はコペンなのでＥＣＵの熱対策は考えていなかったのですが
暑い暑～い真夏を前にして、ヤフオクチューニングＥＣＵって事もあり
少し熱対策をしてみる事にしました。

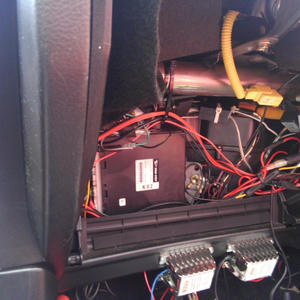

コペンのＥＣＵは助手席グローブボックスの後ろにカーテンみたいなフェルトでカバーされています。
実は本日のメイン作業は後付のオーディオユニットの配線整理だったのですが、思いのほか早く
終わったので予定していたＥＣＵの作業をする事にしました。

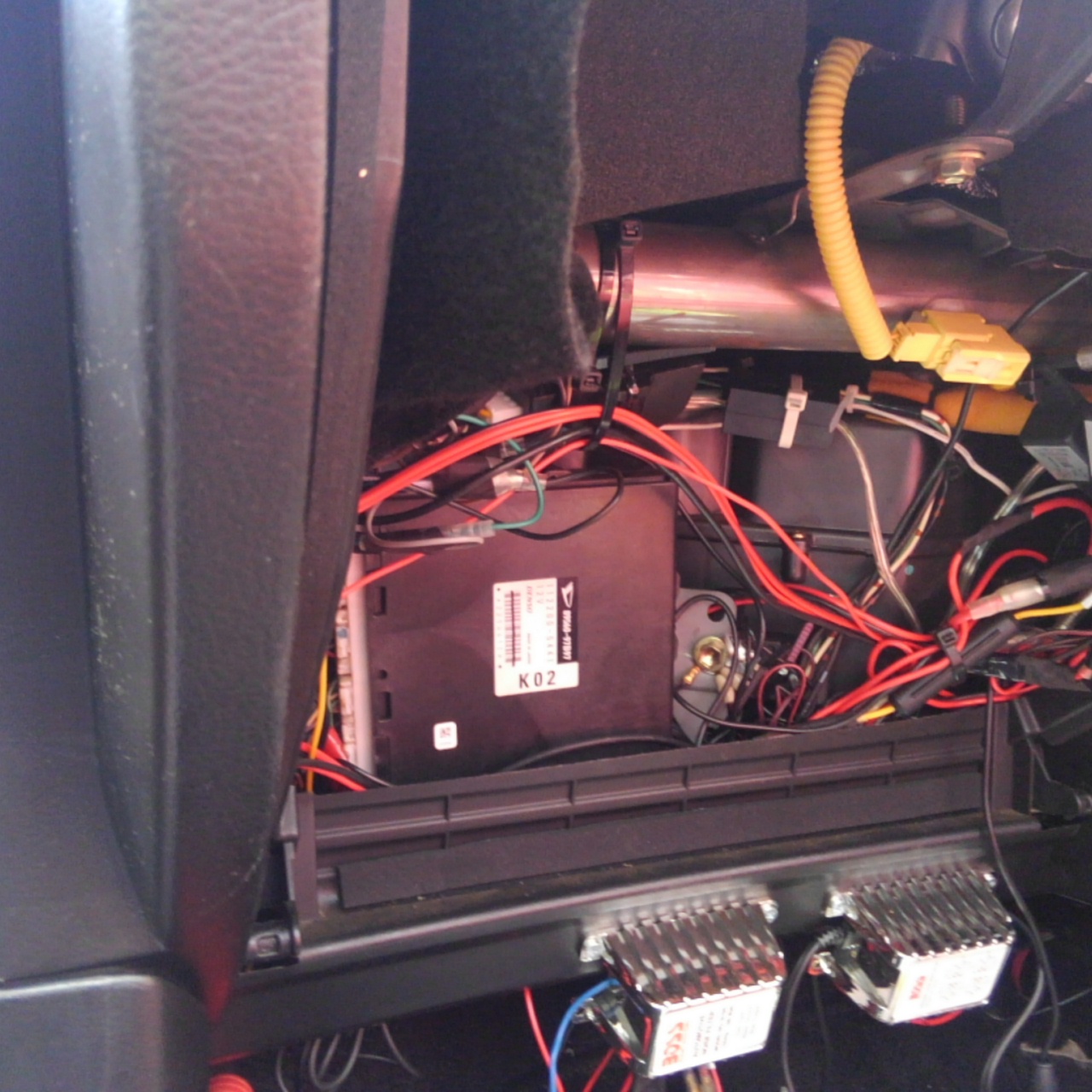

以前はＥＣＵ前に配線がトグロを巻いてゴチャゴチャ～とあったのですが、
まぁ幾分マシになっています。
これがヤフオク産チューニングＥＣＵ。
推定馬力８０PSらしいですが計測した事ないので不明な自己満パーツです。

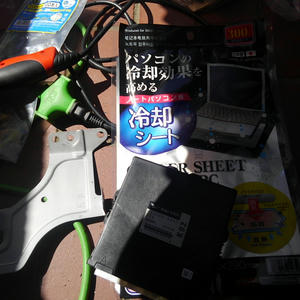

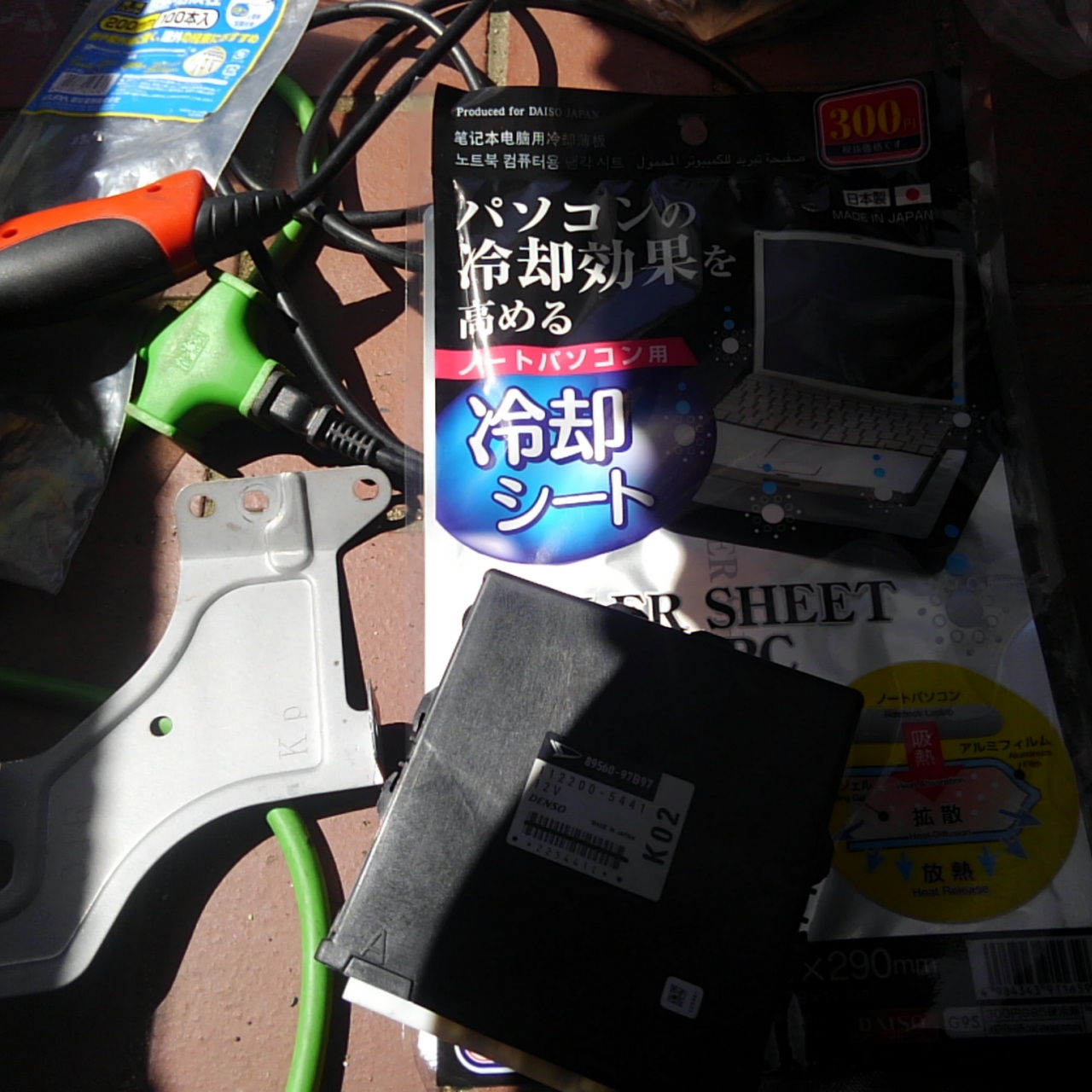

今回のメイン食材は１００均のパソコン冷却シートと園芸コーナーの銅箔テープ。
ＥＣＵに銅箔テープを貼る為に取り付けステーを外します。
当方のコペンには様々な電装品を追加してしまっているので
恐らく電磁波の類も相当なのではないだろうか？
と最近心配になったので、今回一手間かけて
電磁波シールド代わりに１００均の銅箔テープを貼ってみた。
極々薄い銅箔テープなので効果のほどは？だが、、、。
なお、型番等は確認できるように空けて貼り付けした。
電動性の高い金属を貼りこんで電磁波シールドにするのはアルミテープでも可能だが
銅箔テープはまぁこれも自己満ですな。
なお、この銅箔テープ貼りの目的は外部の電磁波からＥＣＵを保護する目的と
ＥＣＵの熱対策も兼ねて、である。
聞いた話では、グローブボックスなどの車室内及びトランクルームに取り付けするタイプの
ＥＣＵの温度評価試験ではマイナス４０℃～８０℃だそうである。
エンジンルーム搭載のＥＣＵはマイナス４０℃～１２０℃でより高温耐性なのだが
コペンＥＣＵでそんな高温型のＥＣＵなど存在しないので、加工しなければいけない。
ちなみに真夏の炎天下でのダッシュボード上の温度は７０℃以上に達するそうであるが
助手席足元やトランクルームなど直射日光に曝されない部位は比較的低温（それでも５０℃近い）
だそうであるから、なるほどメーカーもＥＣＵの搭載位置は考えているのだな、と思う。
しかしながら当方のコペンは密封仕様にしていて通常のコペンのように隙間があまり無いので
結構過酷な環境になりそうな気がする。
取り出した冷却シートをＥＣＵの形に馴染ませるべく、指で中身のジェルを中央に寄せ、折っていく。
あまり綺麗に折り目をつけるとアルミフィルムが切れてしまいそうなので、あくまで緩めに折る。

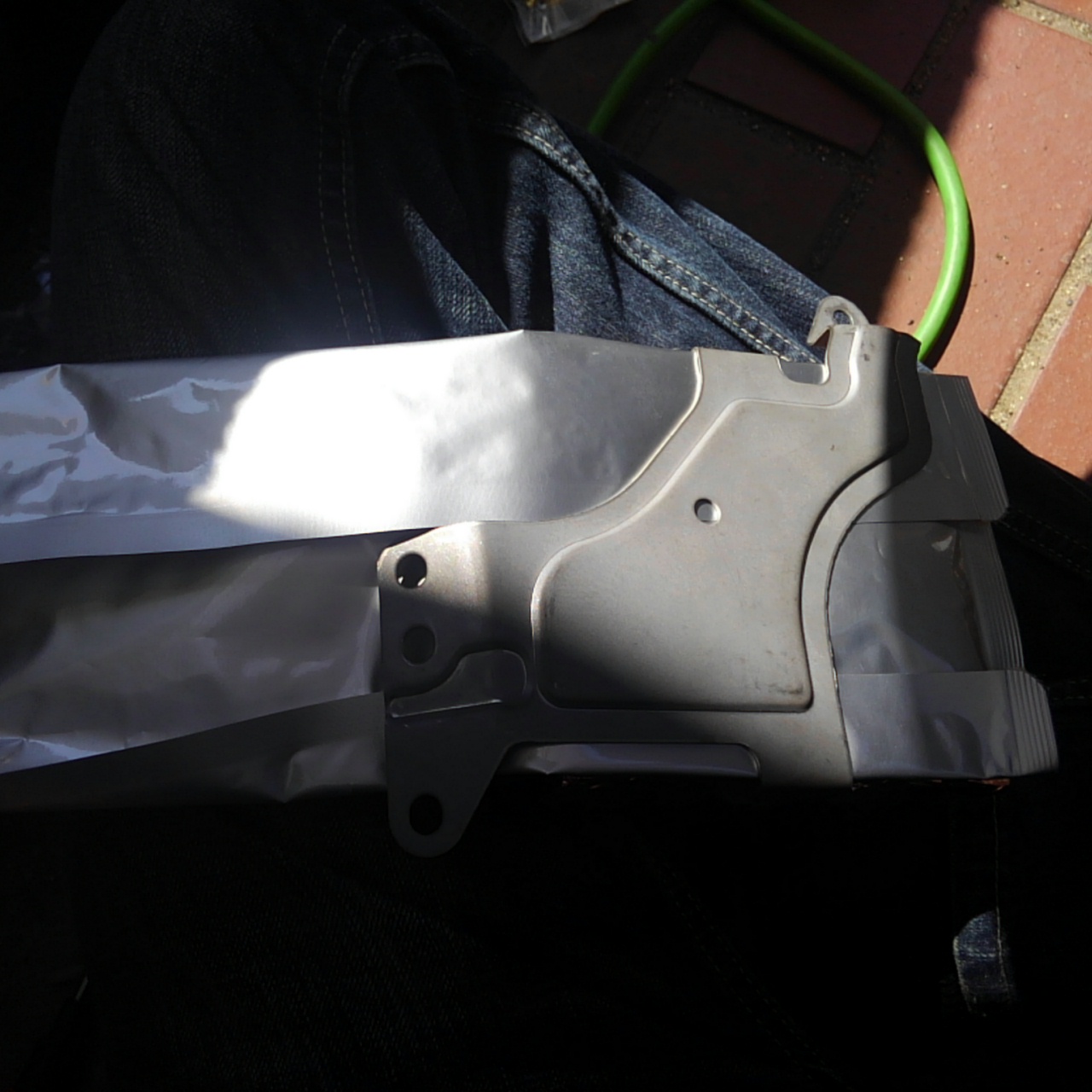

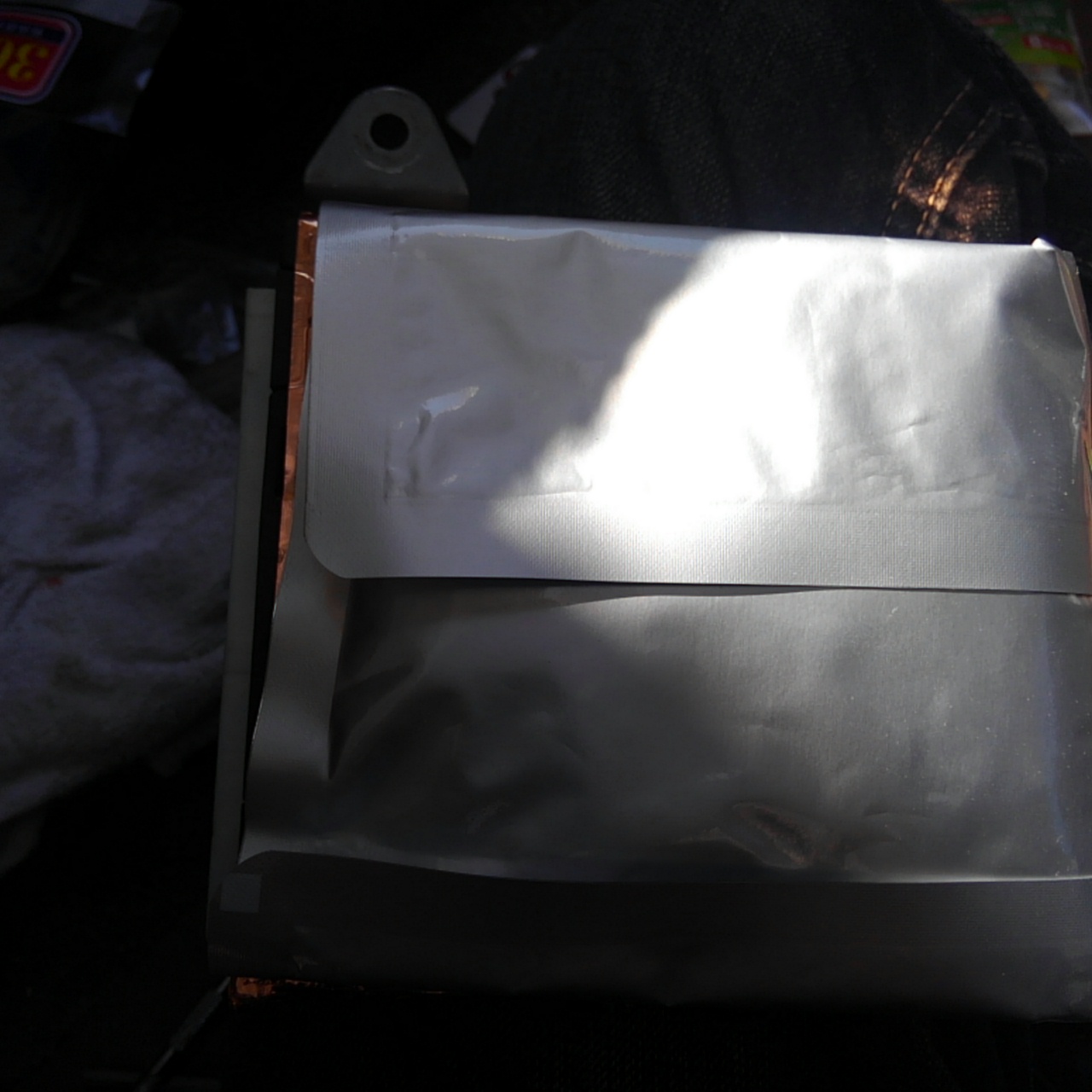

形ができたらＥＣＵに当てて裏から取り付けステーをはめ込み固定する。
そのまま表も当てて密着させる。
走行の振動でズレないようにアルミテープでＥＣＵと固定させる。

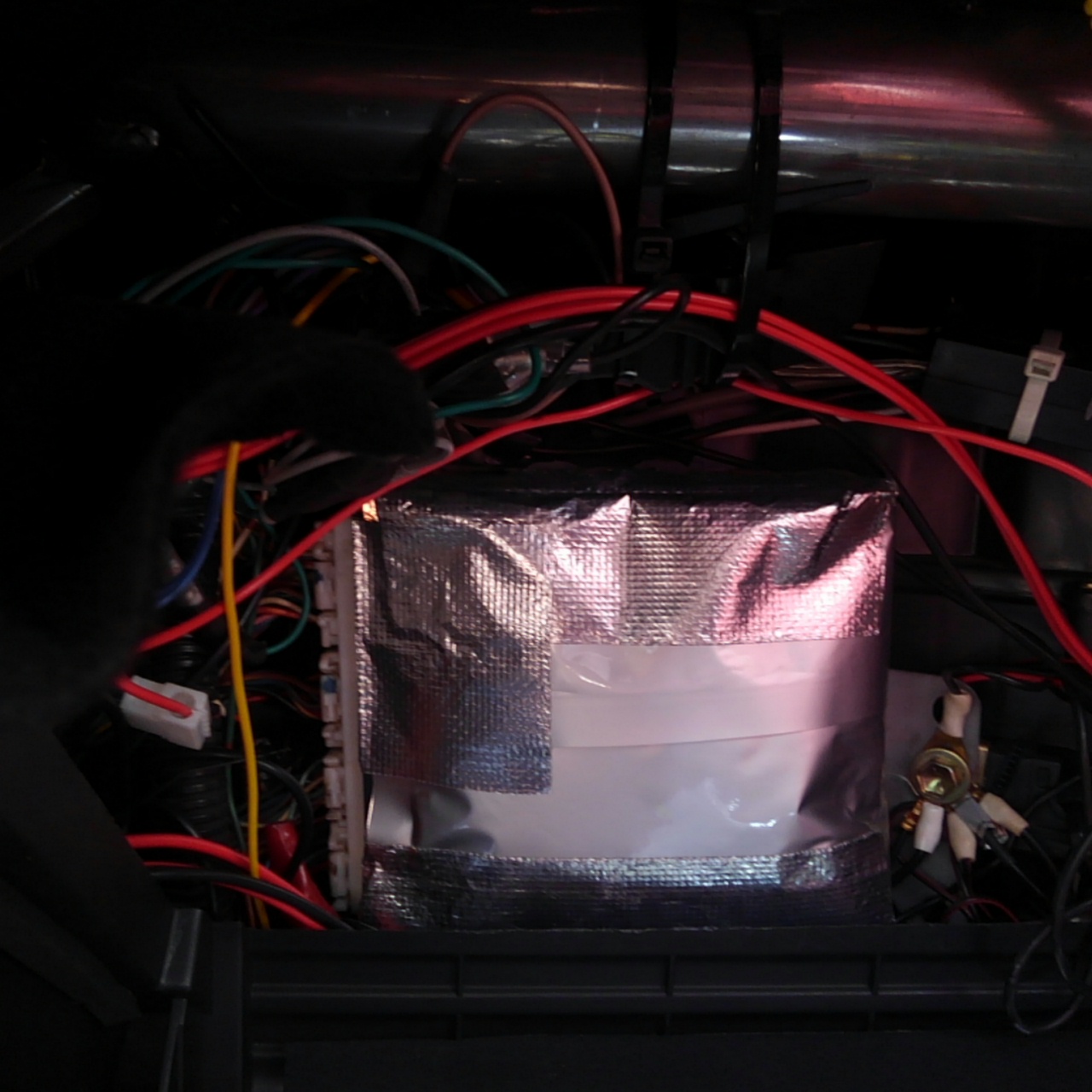

後は元通り戻して完成。
なお、一度ＥＣＵを外してしまったので再学習させなければいけなくなった。

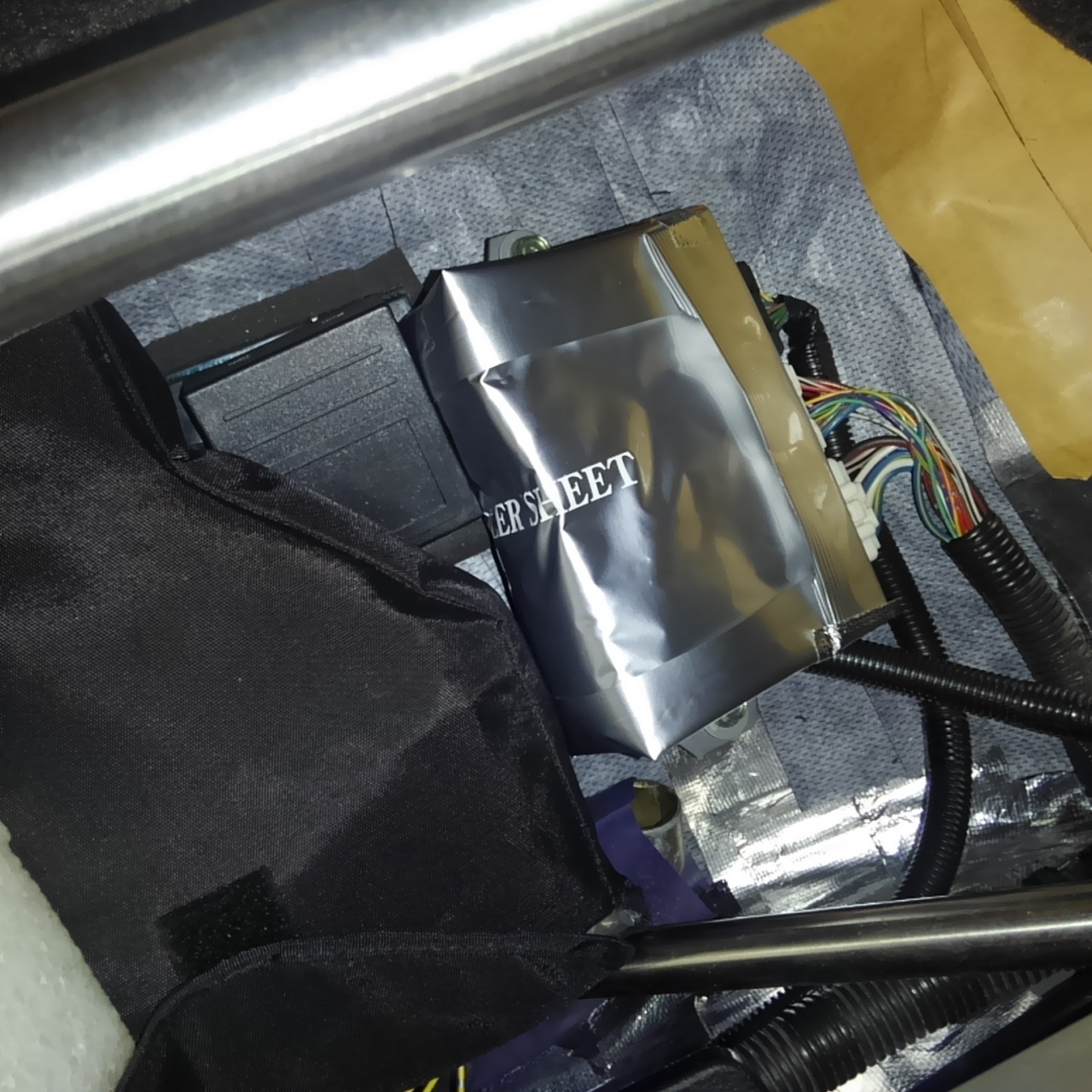

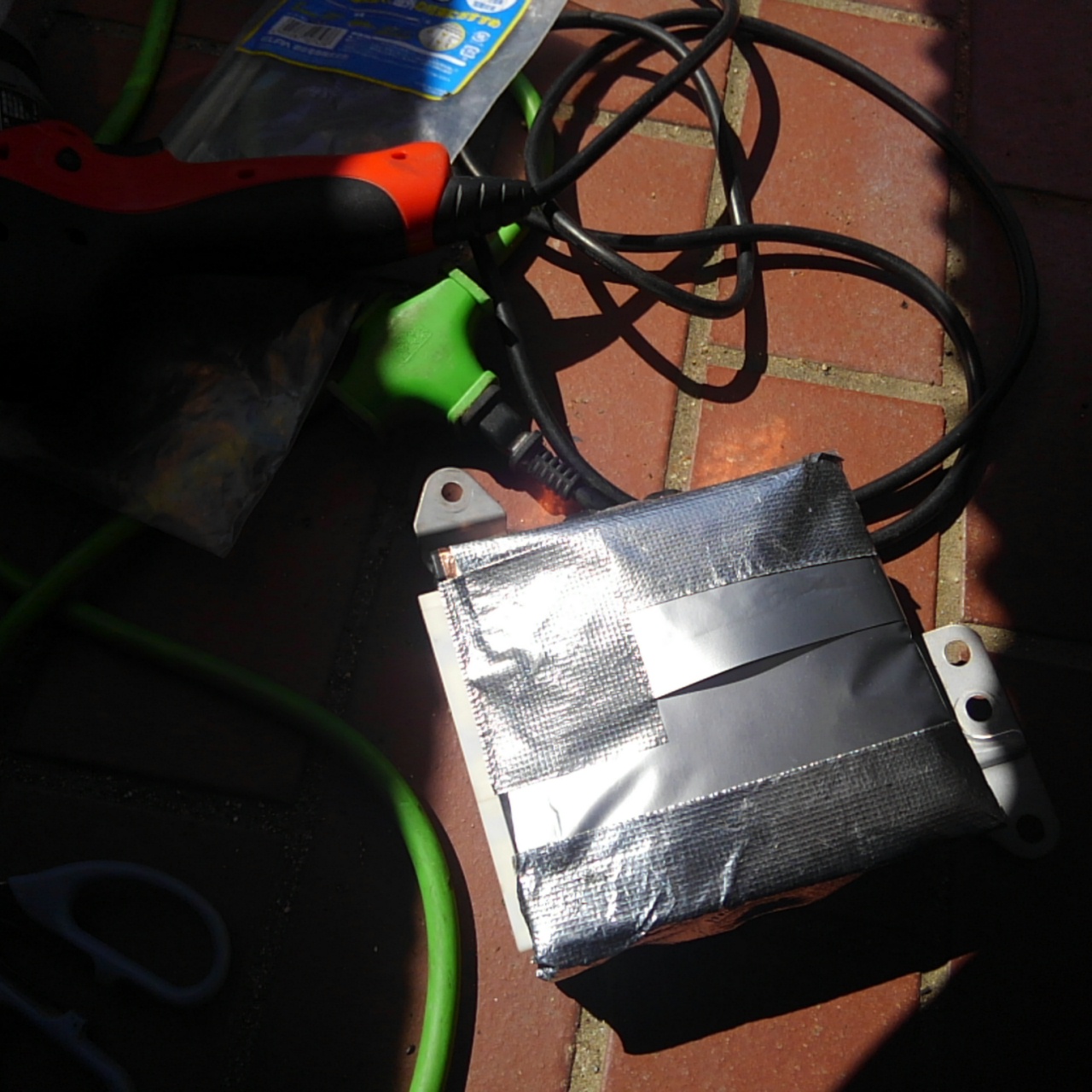

で、調子に乗ってトランクルームのアクティブトップＥＣＵも同じ手法で冷却対策してみた。
こんな感じ。

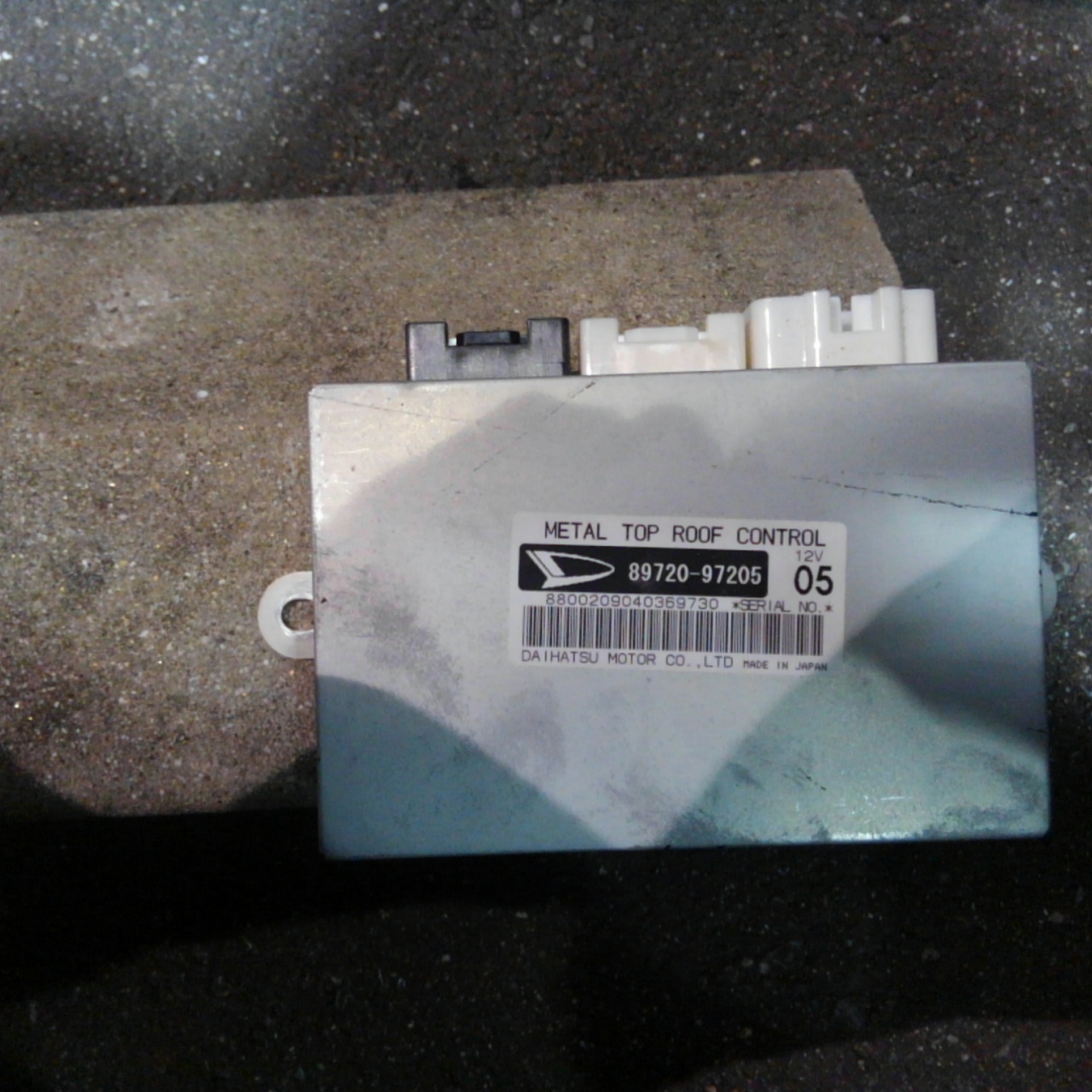

さらに調子に乗ってウィンドウＥＣＵも冷却してみた。
いや、どちらがウィンドウＥＣＵでルーフＥＣＵだっけか？まぁいいか。
一応純正状態でも発砲スチロールでカバーされているが
どちらかというと荷物を積載した際の破損防止のカバーっぽいので、、。
もちろん、効果は不明である。
暑い暑～い真夏を前にして、ヤフオクチューニングＥＣＵって事もあり
少し熱対策をしてみる事にしました。

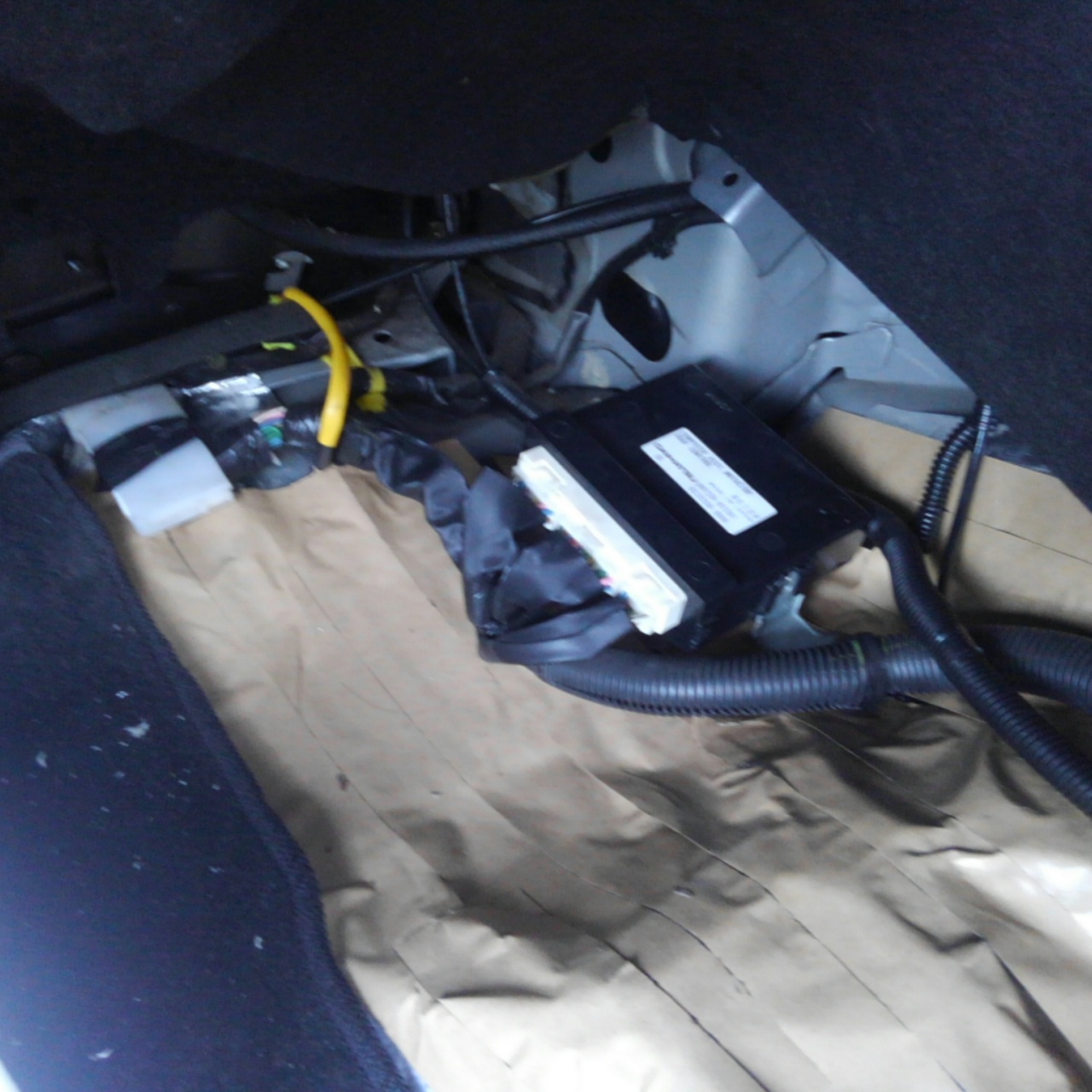

コペンのＥＣＵは助手席グローブボックスの後ろにカーテンみたいなフェルトでカバーされています。
実は本日のメイン作業は後付のオーディオユニットの配線整理だったのですが、思いのほか早く
終わったので予定していたＥＣＵの作業をする事にしました。
以前はＥＣＵ前に配線がトグロを巻いてゴチャゴチャ～とあったのですが、
まぁ幾分マシになっています。

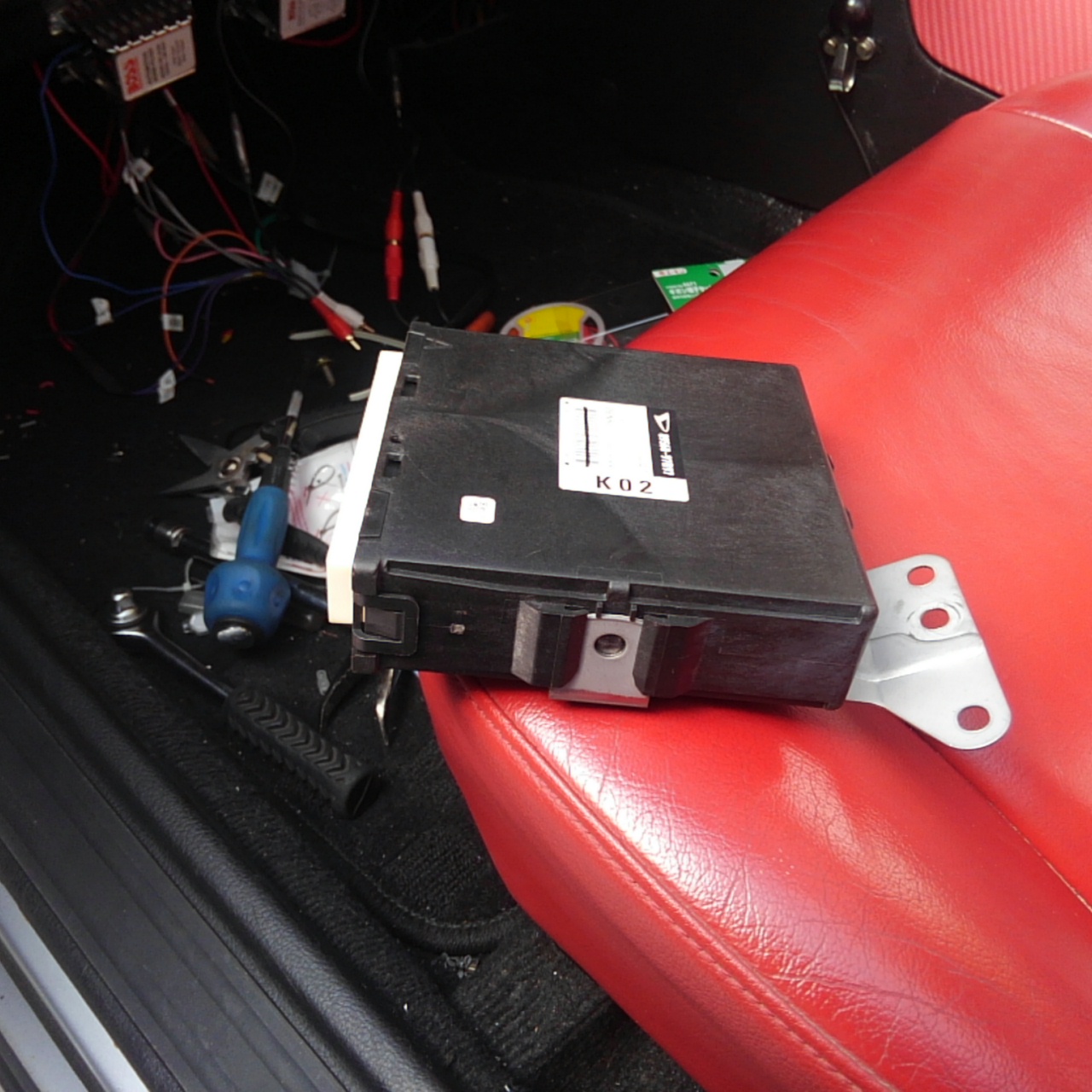

これがヤフオク産チューニングＥＣＵ。
推定馬力８０PSらしいですが計測した事ないので不明な自己満パーツです。

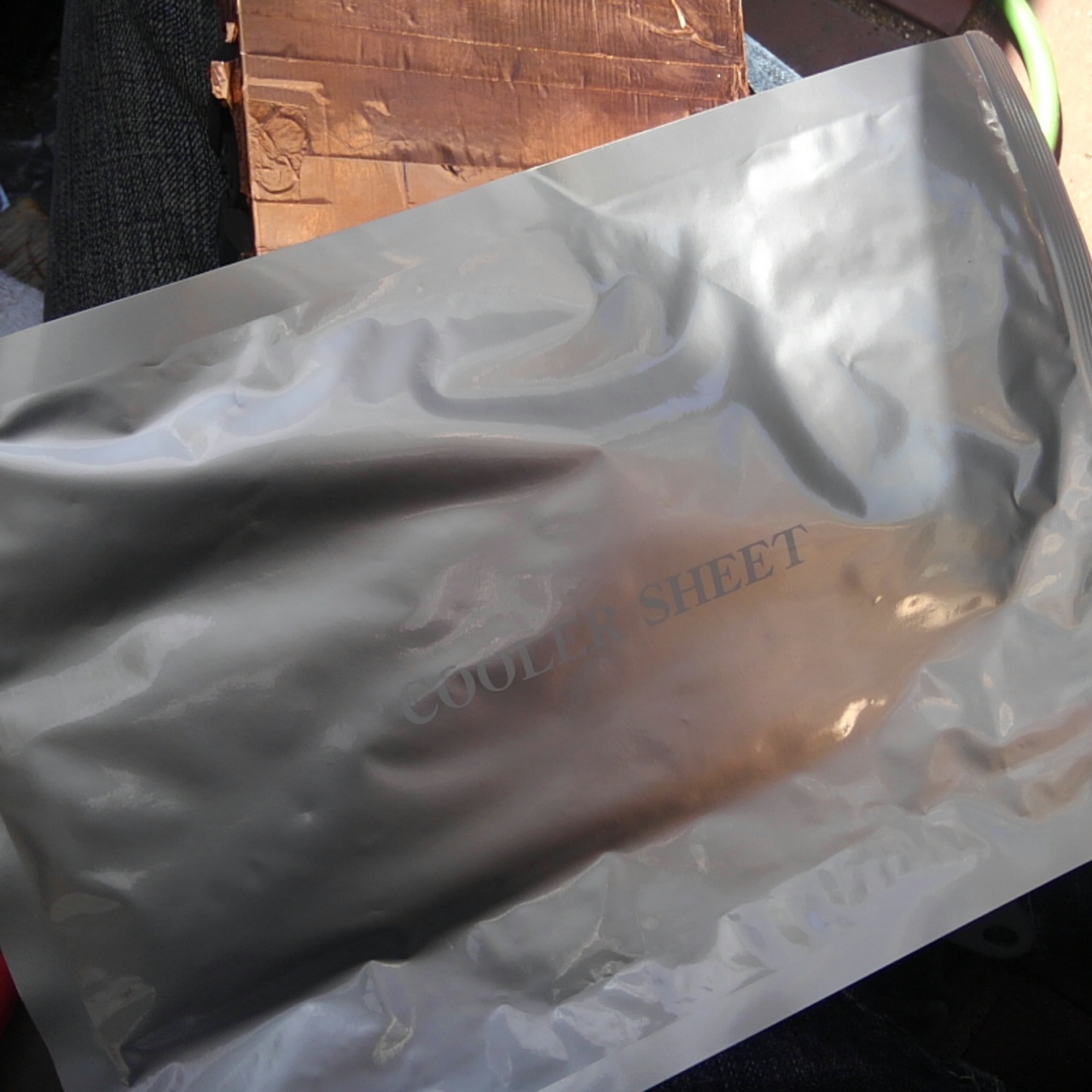

今回のメイン食材は１００均のパソコン冷却シートと園芸コーナーの銅箔テープ。
ＥＣＵに銅箔テープを貼る為に取り付けステーを外します。
当方のコペンには様々な電装品を追加してしまっているので
恐らく電磁波の類も相当なのではないだろうか？
と最近心配になったので、今回一手間かけて

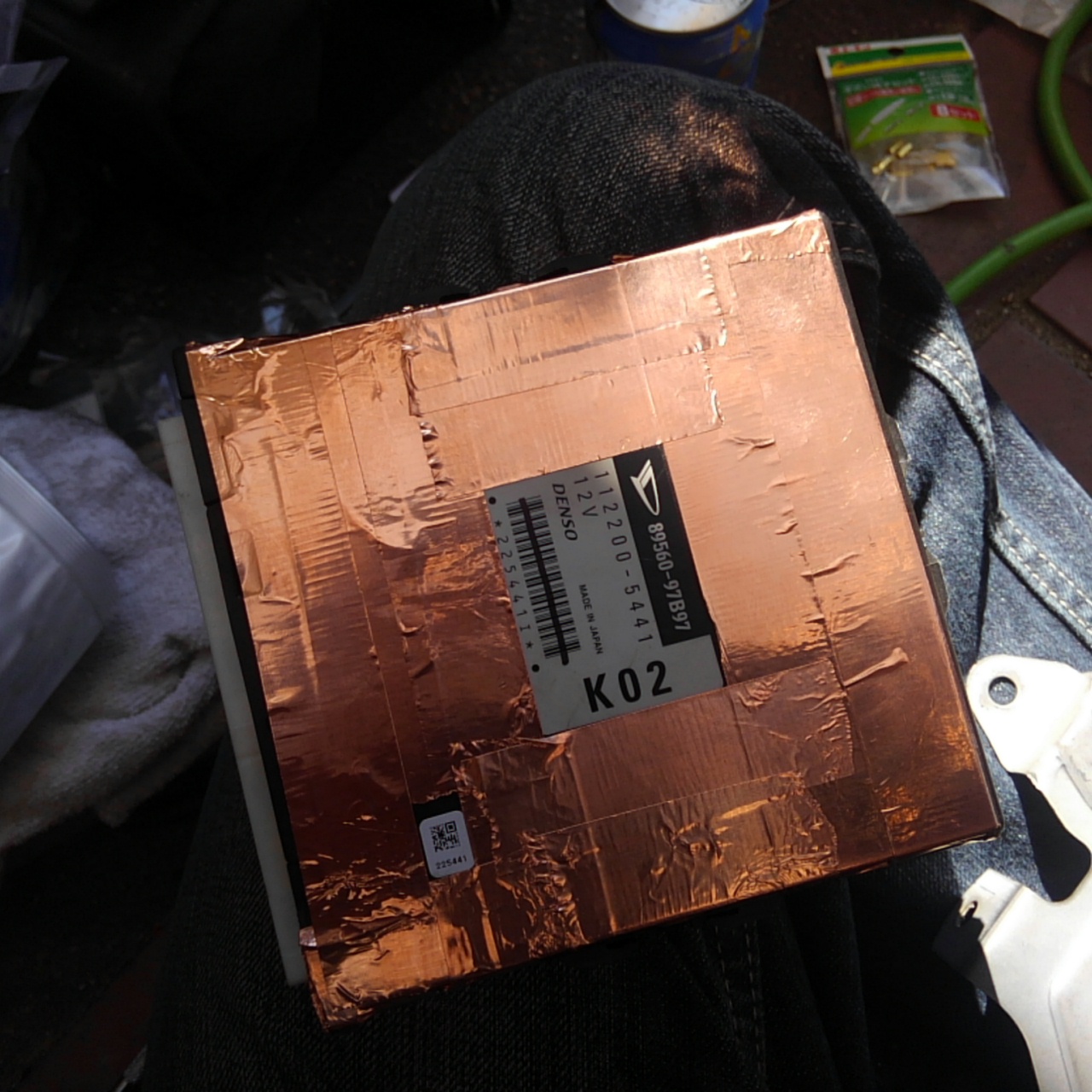

電磁波シールド代わりに１００均の銅箔テープを貼ってみた。
極々薄い銅箔テープなので効果のほどは？だが、、、。
なお、型番等は確認できるように空けて貼り付けした。
電動性の高い金属を貼りこんで電磁波シールドにするのはアルミテープでも可能だが
銅箔テープはまぁこれも自己満ですな。
なお、この銅箔テープ貼りの目的は外部の電磁波からＥＣＵを保護する目的と
ＥＣＵの熱対策も兼ねて、である。
聞いた話では、グローブボックスなどの車室内及びトランクルームに取り付けするタイプの
ＥＣＵの温度評価試験ではマイナス４０℃～８０℃だそうである。
エンジンルーム搭載のＥＣＵはマイナス４０℃～１２０℃でより高温耐性なのだが
コペンＥＣＵでそんな高温型のＥＣＵなど存在しないので、加工しなければいけない。
ちなみに真夏の炎天下でのダッシュボード上の温度は７０℃以上に達するそうであるが
助手席足元やトランクルームなど直射日光に曝されない部位は比較的低温（それでも５０℃近い）
だそうであるから、なるほどメーカーもＥＣＵの搭載位置は考えているのだな、と思う。
しかしながら当方のコペンは密封仕様にしていて通常のコペンのように隙間があまり無いので
結構過酷な環境になりそうな気がする。
取り出した冷却シートをＥＣＵの形に馴染ませるべく、指で中身のジェルを中央に寄せ、折っていく。
あまり綺麗に折り目をつけるとアルミフィルムが切れてしまいそうなので、あくまで緩めに折る。

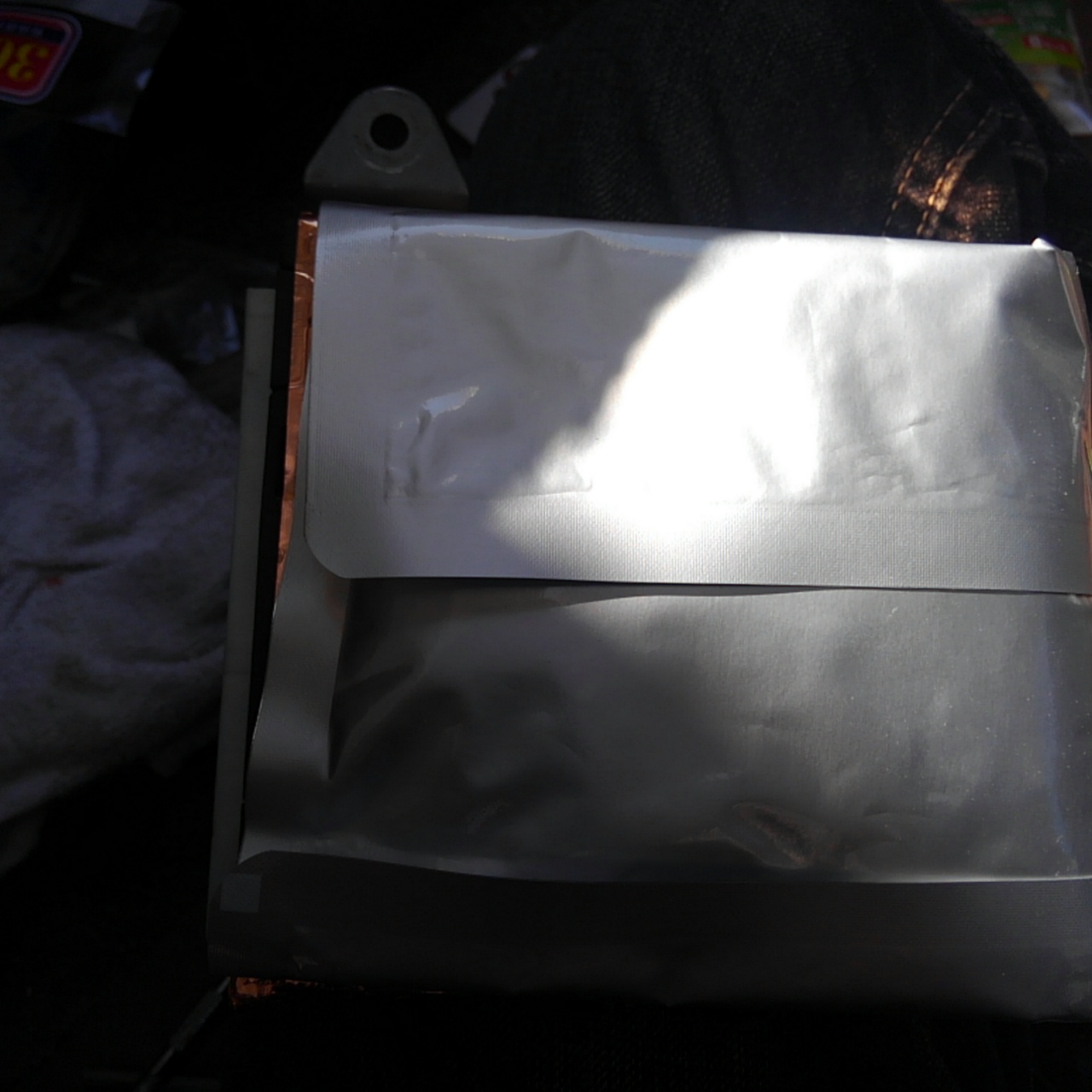

形ができたらＥＣＵに当てて裏から取り付けステーをはめ込み固定する。
そのまま表も当てて密着させる。

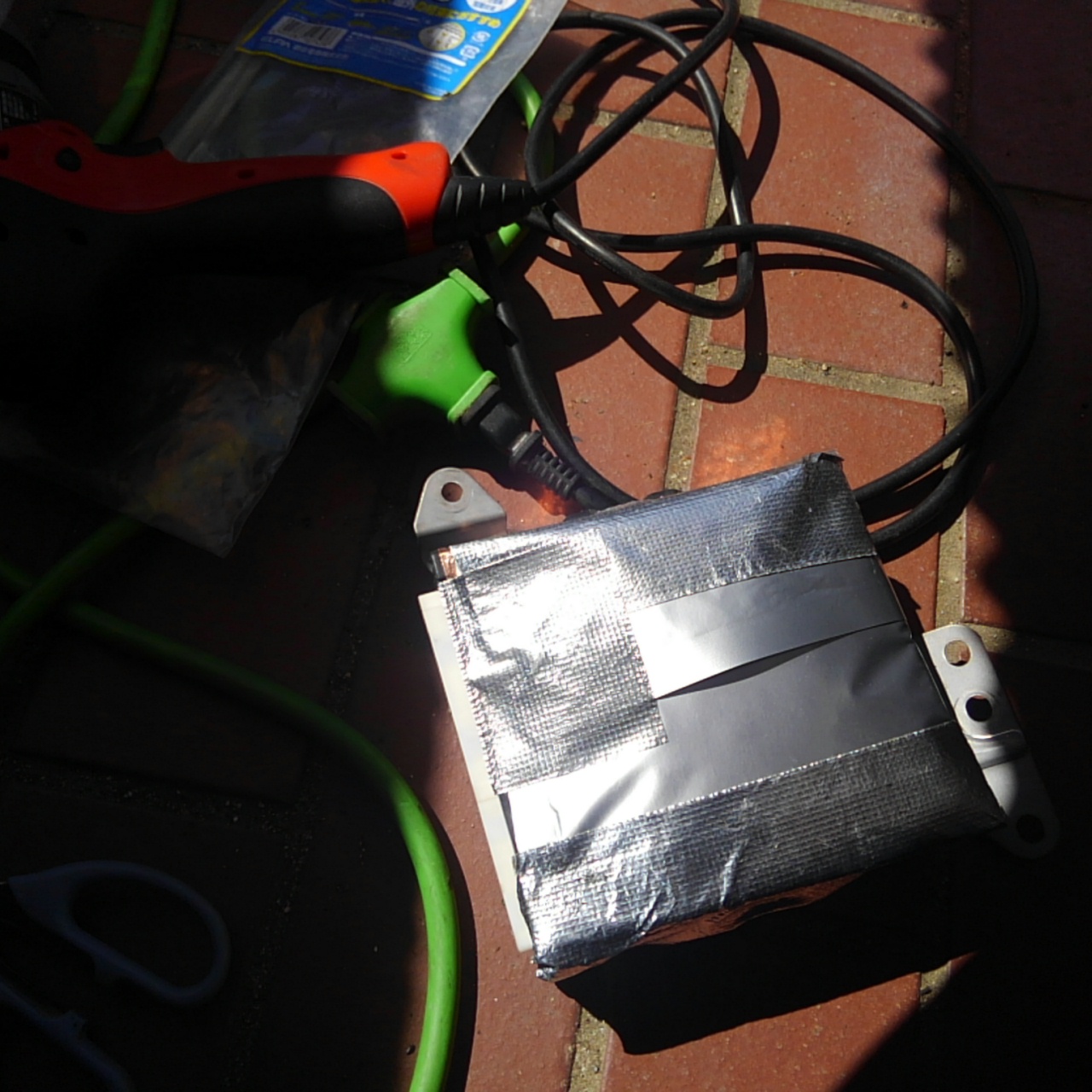

走行の振動でズレないようにアルミテープでＥＣＵと固定させる。
後は元通り戻して完成。
なお、一度ＥＣＵを外してしまったので再学習させなければいけなくなった。

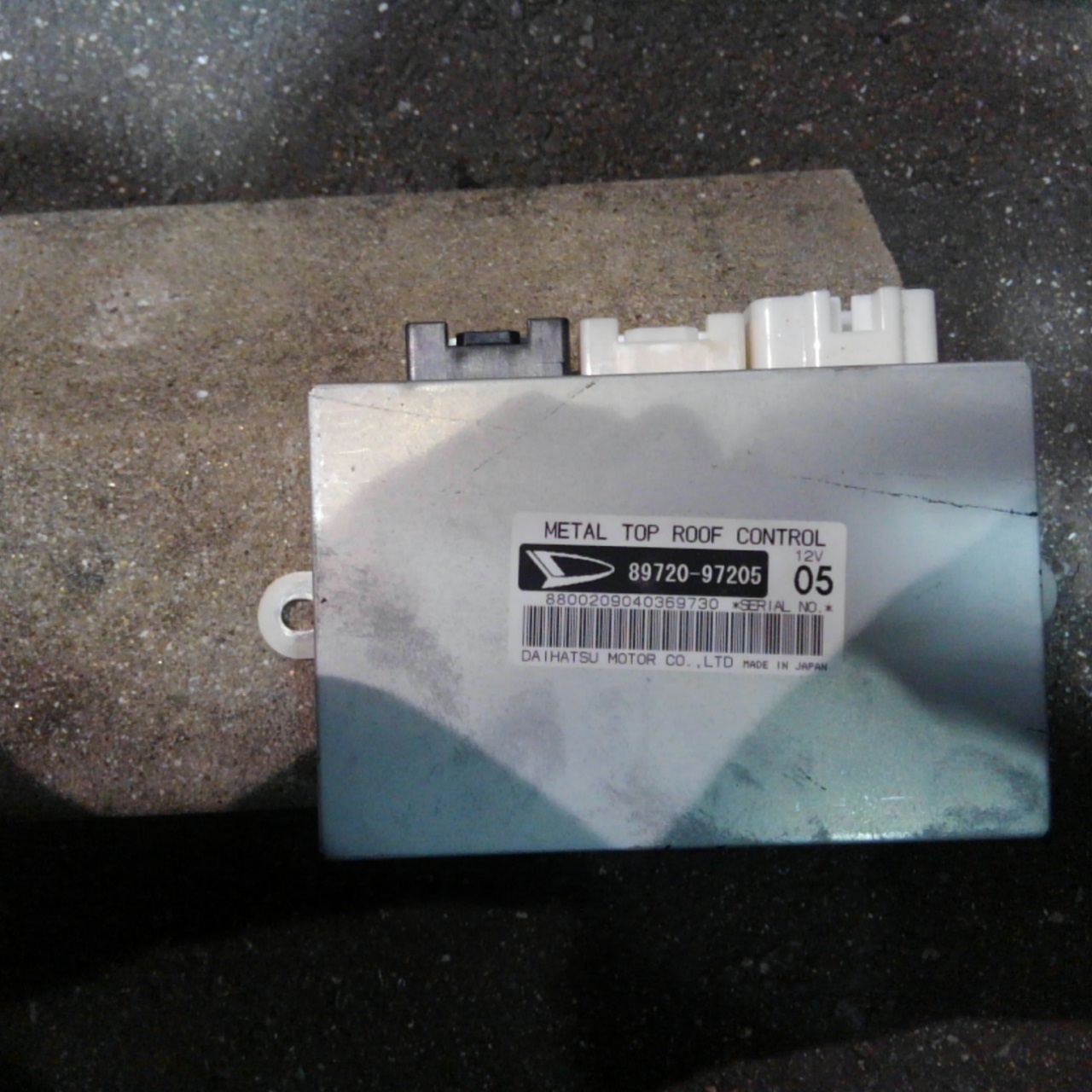

で、調子に乗ってトランクルームのアクティブトップＥＣＵも同じ手法で冷却対策してみた。
こんな感じ。

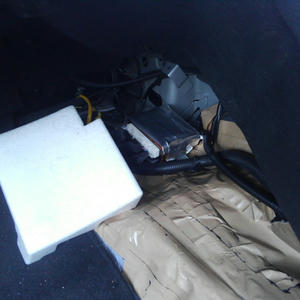

さらに調子に乗ってウィンドウＥＣＵも冷却してみた。
いや、どちらがウィンドウＥＣＵでルーフＥＣＵだっけか？まぁいいか。

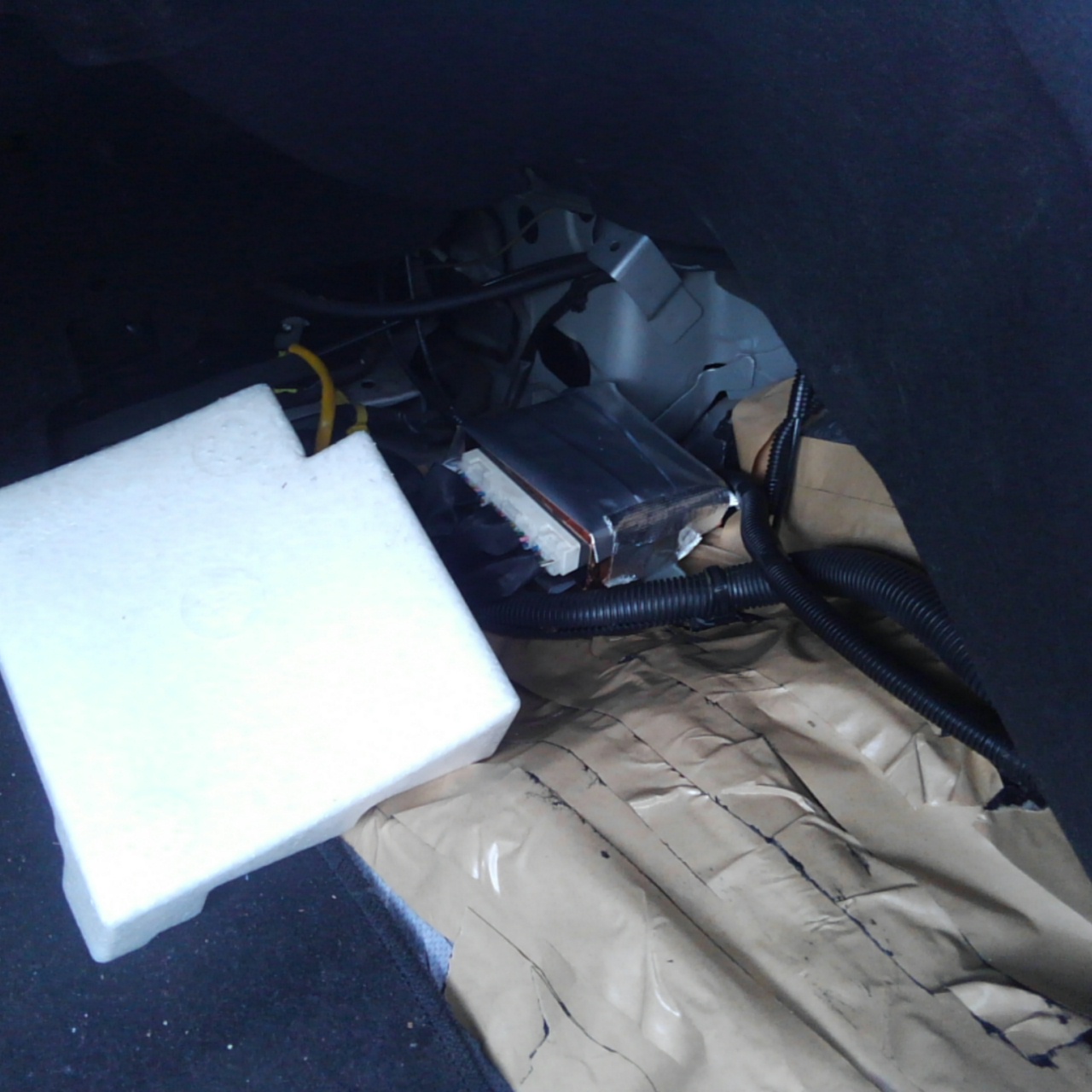

一応純正状態でも発砲スチロールでカバーされているが
どちらかというと荷物を積載した際の破損防止のカバーっぽいので、、。
もちろん、効果は不明である。
