なんちゃってリアロアブレースバーを自作した話

リアロアブレースバーとは？

ＨＫＳ関西（現Kansaiサービス？）のコペンリア補強パーツです。

純正のフロア補強として、フロント・センターにクロスバーが入っていますが、リアはトランク部分のブレースバーのみと、少々補強としては弱い印象です。
もちろん、メーカーがテストして必要なしとした部分ですので必要無いといえばそうなのですが。

Ｑ ＣＯＰＥＮ! > ブログ開始前に施工したＤＩＹ > なんちゃってリアロアブレースバーを自作した話

必ず納期確認して下さいKansai SERVICE（HKS関西サービス）ロアブレスバーコペン　L880K　（リア）

上の製品が、リアロアブレースバー（ガソリンタンクを囲むように付いている3点）ですが、本来この部分には何もありませんので補強の効果としては結構スゴイものがあります。
ただ難点は実売で37,000円程度と懐にも結構スゴイものがありまして。

で、買えないなら作ってしまえ！と企画いたしました。

ブログ始める以前の作業ですので、取り付け時の画像はありませんが出来るだけわかりやすく記載したいと思います。

通常？この手の製品版を模倣する時は、まず観察をよくいたします。
そして、既存で手に入る部材で再現できる部分と、加工方法を吟味して、さらに簡略化できる部分も考えていきます。
当方は溶接などの技術はありませんので、切る、開けるなど簡単な加工で再現できる取り付け、もちろん強度的な部分もある程度想定していきます。

リアロアブレースバーを見ていて構造的に簡単なのは左右の三角のブレース部分で、これは直線パイプで製作可能です。材質をアルミにするかステン・スチールにするかの違いはあれど簡単ですね。

問題なのは、後ろの曲げのあるパイプと、その固定方法です。

このバーの取り付け部分は、リアのトーションバー取り付けボルトと共締めです。
そして2箇所曲げが入って、さらに左右の三角のパーツとも連結しています。
それらの取り付けを一箇所で、しかも強度も確保しないといけないので、この部分が最重要です。

まず、パイプの曲げ。
これは、いろいろ調べた結果ＤＩＹでも一応可能みたいですが、砂をパイプに詰めてバーナーで加熱して曲げるという、結構手間が掛る方法があります。

外注に出す事も検討しましたが、曲げのＲが分からないのに外注もなく、幾らになるやらわからず却下。
と、ここで企画自体が存亡の危機になりまして数ヶ月検討というか他のＤＩＹやってました。

で、偶に「どうしよっかな？」とＨＫＳ関西のリアロアブレースバーや他の自作された方の画像を眺めていたら「ん？無理に曲げなくてもトーションバーに平行にしたらいけるんじゃマイカ？」と気づきました。

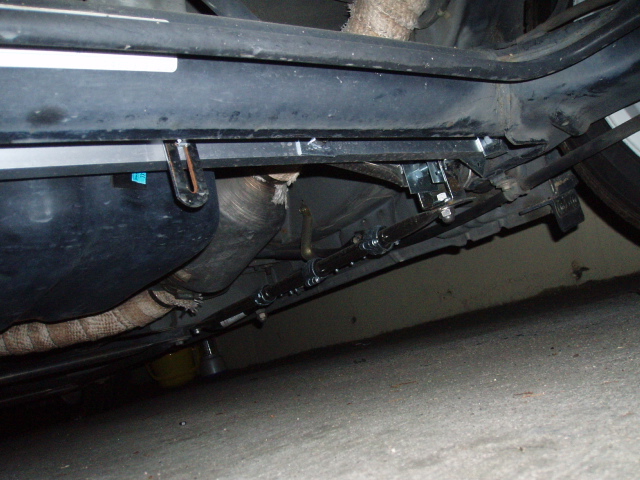

これは、リアから見た画ですが、アルミ角パイプをトーションバーと平行にしています。
曲げより直線のほうが強いハズと、屁理屈も完璧。

そして問題のトーションバー連結部分。
この継ぎ手になるのに、一ヶ月掛っています。

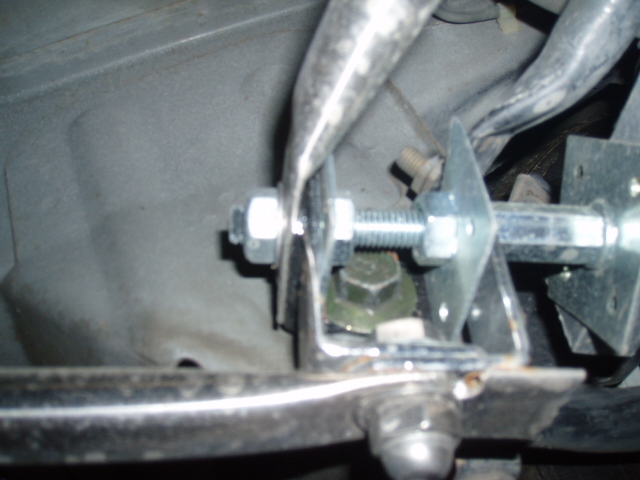

まず。汎用ステー（コの字型×1個・Ｌ字型×2個）を使用して、トーションバーボルトと前方のブレースなど繋ぐ部分を作ります、が見ての通り各部品のクリアランスがｍｍ単位と非常にムズい。
付けては外しを繰り返し、異音も発生し、原因を究明し（単に締め付け不足だった）ここで一番時間が掛っています。
ただ、ステーの加工としては、ボルトが入るように若干穴を広げた程度で済みます。

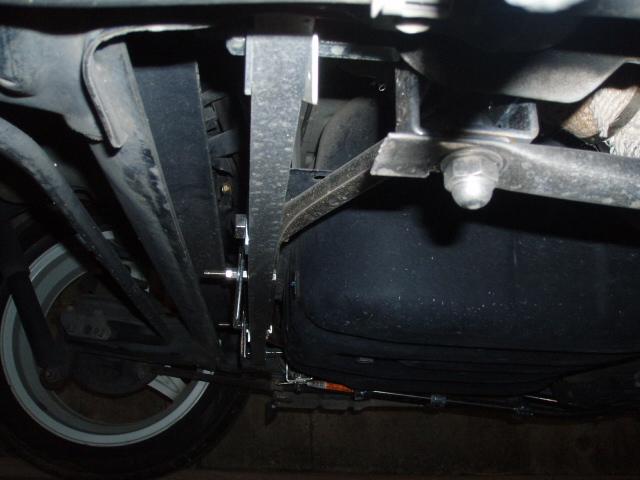

次に、後ろのブレースを長ボルト（建築用アンカーボルト）で繋ぎ固定。
で、そのままボルトを締めるとコの字ステーが潰れるので間に座金ナットを入れて潰れ防止にします。


さらに、いくらなんでも建築用アンカーボルトだけでは到底強度が足らないので急遽ステンパイプを追加して繋ぎ、三角を形成して補強します。

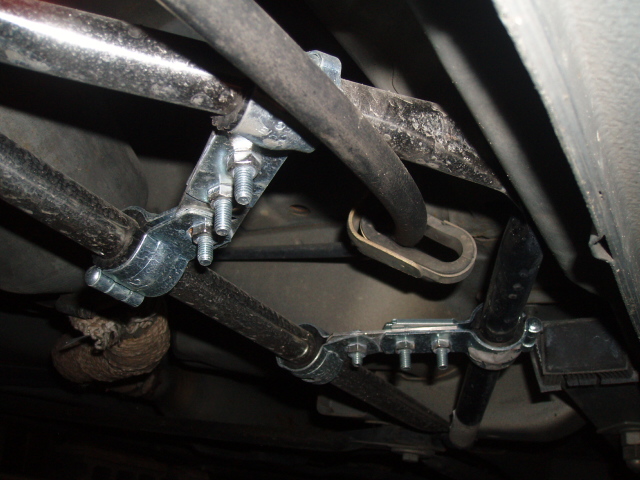

同時に前方と繋ぐブレースを純正のパフォーマンスブレース・追加したステンパイプと三角形にして、さらに中間で連結していきます。

と、一ヶ月に渡り製作、手直しして完成した「なんちゃってリアロアブレース」ですが
効果は、リアのシッカリ感がＵＰです。

なんというか、後輪の動きがわかるというか？以前は存在感が薄かった後輪がしっかり意識できるとでも言う事でしょうか？
製品版をつけた事がないのでアレですが、無いよりは全然イイです。

スチールパイプで作って、無茶苦茶に強度が出る事の悪影響を嫌って、あえてアルミ角パイプにしましたが、そのホドホド感が良かったようです。

結局、ボルトやナット・パイプと当初、5,000円程度を目標に企画しましたが、10,000円は軽く超えたＤＩＹでした。
