Ｑ ＣＯＰＥＮ! > ＤＩＹ バッテリー移設編 > バッテリーをトランク床裏に移動した話 その２
[0回]
で、バッテリーをトランクルーム裏側へ移動しちゃおうという今回の企画。
前回はこちらの記事ですが、いよいよバッテリー台を完成させていきます。

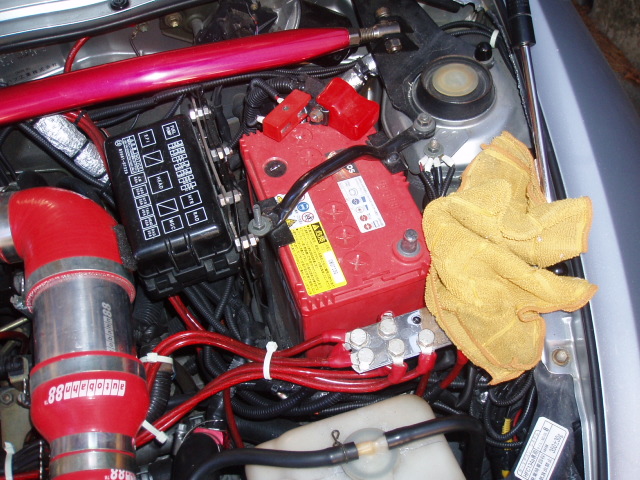

とにもかくにも、エンジンルームからまずはバッテリーを取り外します。
くれぐれもショートなどには気をつけてください。
前回まではスケールで採寸してのバッテリー台作成でしたが
正月休みが長いので
しばらく不動車でも困りませんので、バッテリーは外しました。
また、実際にバッテリーを載せて具合を確認しながら作業したかったので。

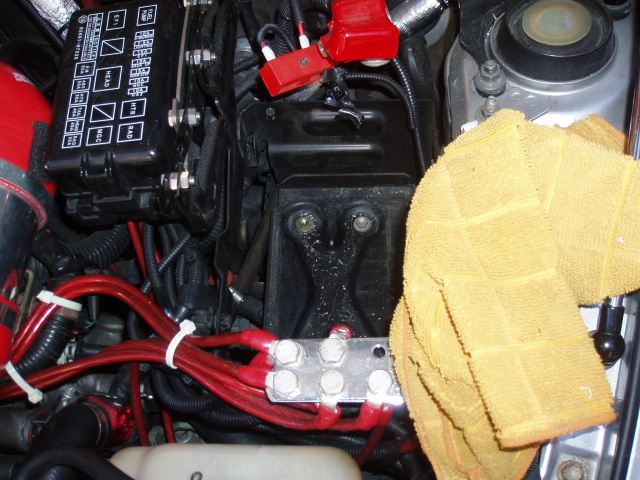

こんな感じです。
外して気がついたんですが、ヒューズＢＯＸってバッテリー台に付いていました。
当方の予定はバッテリーのみ移動ですので
なんか適当にヒューズＢＯＸステー作らないといけないですね。
それと、バッテリーが退いてもあんまり空間が無いような、、、。
ま、まぁその辺は深く考えずに進めましょう。
バッテリーは「エネオス VICTORY FORCE SUPER PREMIUM Ⅱ ＶＦＬ-６０Ｂ１９」です。

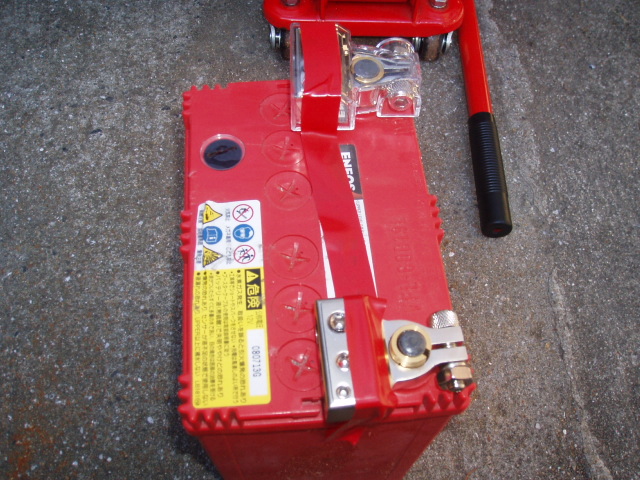

次に仮設置のバッテリー台に置いてみますので、＋端子はカバー付のターミナルを付けます。
ネジで固定していませんので、ビニールテープで外れないようにしました。
一応、ショート対策です。
エネオスバッテリーですが
端子がＢ端子ですので画像のＤ端子のターミナルが付きませんので
スペーサーを挟んで取り付けします。

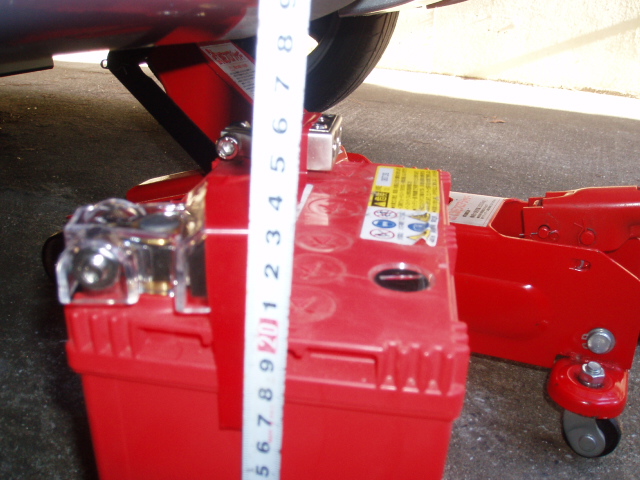

バッテリーの底から端子部分までが２３ｃｍほど。
ギリギリ取り付けできる高さです。
あまりバッテリー台の高さを取るとロードクリアランスに不安が出てきますし
かといってギリギリすぎてもバッテリー自体が載せられなくなりますので。

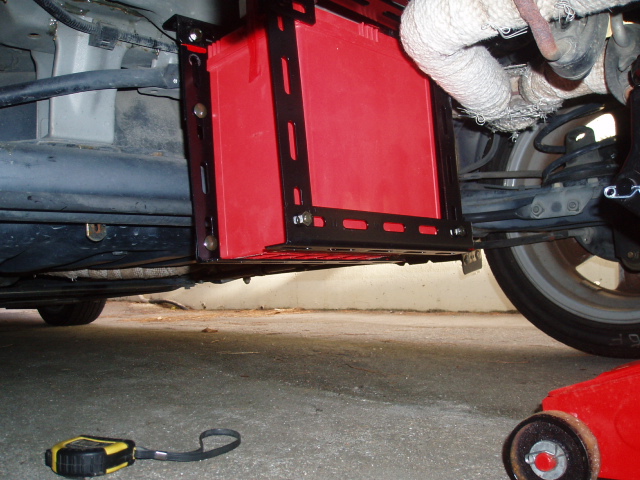

で、何とか重たいバッテリーを仮設のバッテリー台へ。
仰向けになった状態で重たいバッテリーを載せるのは非常に大変
と、いうことに今気が付きました。
このクソ重たいバッテリーがフロントから消えればかなり効果ありそう？ですね。
ここで、実際に運用を想定して
マフラーとの兼ね合いや寸法などのチェックをします。
実際問題、仮組み状態ではかなり問題アリで
特に心配していたマフラーパイプとのクリアランスが
仮組みでは全然ありません。
ただ、一応どういう状態になるか不安だったので
ボディ側（上側）取り付けステーがかなり余裕を見て左右にずらせるよう設置しています。
で、バッテリー台の左右方向に余裕がありますので
なるべくマフラーから離して設置する事に。
高さ方向に関しては、端子上部は１ｃｍ程度余裕がありますのでこのまま行きます。
バッテリーを何回も採寸してベストな感じにしたつもりでしたが
やっぱり実寸でしたほうが簡単ですね。
で、また重たいバッテリーを降ろして
バッテリー台の組み方を変えていきます。
バッテリー台をオフセットする為に
アングルの干渉する部分はサンダーにてカット。
走行中に歪んで脱落してもいけないので、補強も入れていきます。
また、バッテリー台の中でバッテリーが遊んでもいけませんので
動かないようストッパーも端材から製作していきます。

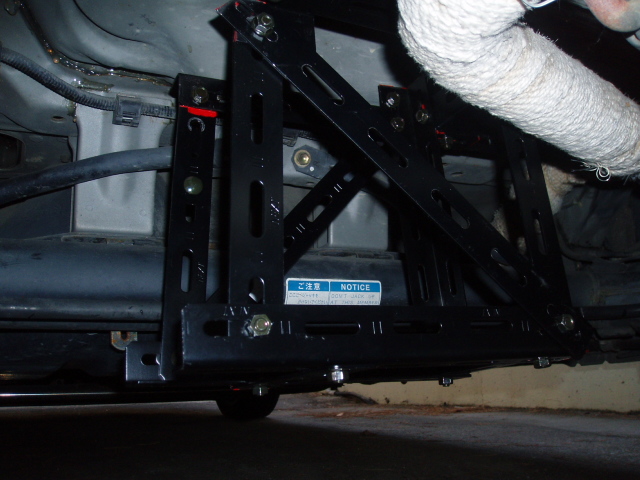

一応完成状態のバッテリー台。
ただ、実際載せようとしたら下側手前の横棒が引っかかって載せられませんでしたので
サンダーで干渉部分をカットしました。
画像には写っていませんが、すぐ左にスタビライザーのボルトが出ていますので
そのボルトとバッテリー台の間のスペースを差し上げて設置しますので。
結構、思いつきで始めたんですが、なかなかいい感じで形に出来ました。
バッテリー台自体が走行の振動で歪まないよう、袈裟懸けにフラットプレートにて補強。
画像の右側の支柱？はＬ字アングルですが
左側はバッテリーを載せるためにフラットバーにして入れやすくしています。
画像にも見えていますが
バッテリー台自体を２ｃｍ程度オフセットしてマフラー干渉を避けました。
前後方向は、冬の寒さ対策としてアルミ複合板とプラダンで断熱する予定。
そのために、裸のバッテリーでは約１ｃｍ程度隙間があります。
左右と底は、んーどうしようか？
材料はありますが、元気があれば一度に製作したほうが楽なんですけどね。
一応、補強を入れる前に干渉チェックも兼ねて試走していますが問題なし。
巷には純正？なのにマフラーパイプがやたら下へ突き出ている軽自動車もいますが
それと比べれば全然安心ですね。
（たまに追走する時がありますが、見ていて不安になるほど下に出っ張っていますね）
さてはて、明日も明後日もお休みですのでジックリ弄れそうで楽しみです。
（でも、冷却水関連の弄りも予定していますのでさっさと完成させないと）
