バッテリーをトランク床裏に移動した話 その３

２０１５年１２月３１日　天候　曇りのち晴れて雨？

今日は大晦日、ですが
昨日からのバッテリー移動を続けていきます。
一体なにやってんだろう？？

Ｑ ＣＯＰＥＮ! > ＤＩＹ バッテリー移設編 > バッテリーをトランク床裏に移動した話　その３

と、いう事で進めていきます。

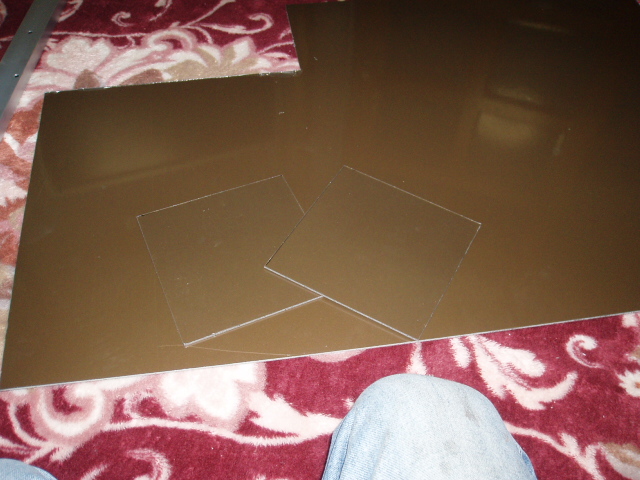

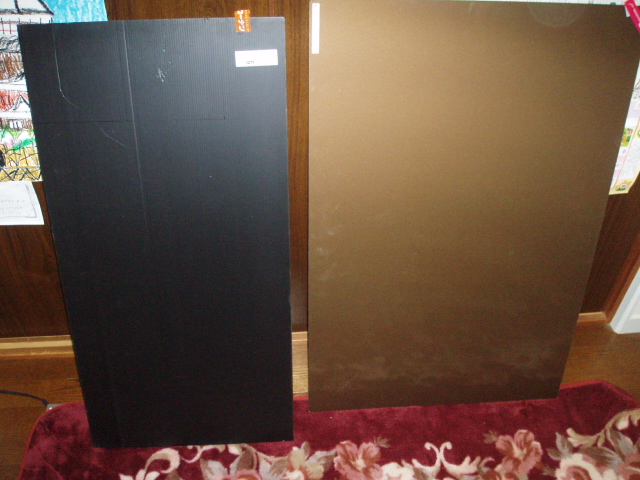

まずは予め購入しておいたアルミ複合板とプラダン。
トランク下という事でバッテリーが吹きっさらしですので
一応断熱を兼ねましてカバーを製作します。
もちろんこんなには必要ないので余りはいずれ他のＤＩＹ使います。

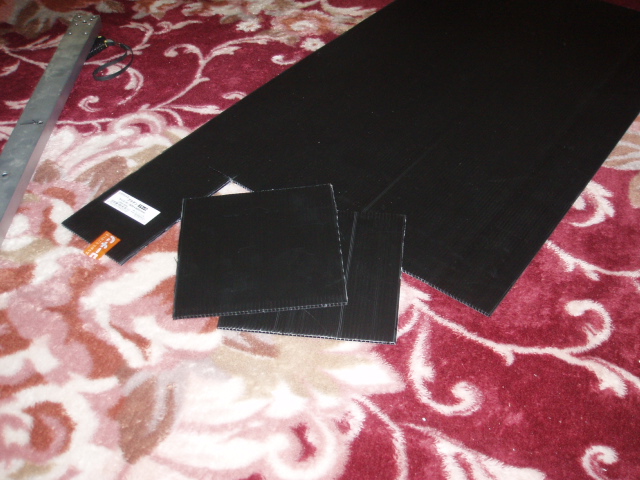

プラダンを採寸してカット。

アルミ複合板もプラダン同様にカット。

　

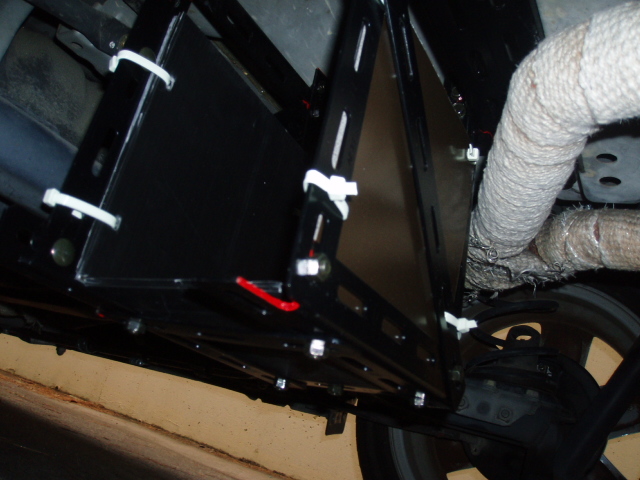

プラダンとアルミ複合板を重ねてタイラップ固定。

続いてバッテリーの固定方法を考えないといけません。
前後方向は自作断熱板で固定、左右方向はアングルの端材でストッパーを作りました
後は上からバッテリーを押さえるように固定します。

で、何かないかな～と
デッドストック品を漁っていたら座金とアジャスターが出てきました。

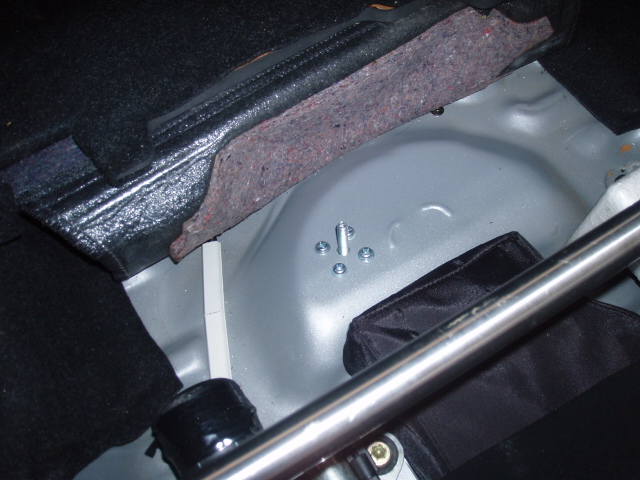

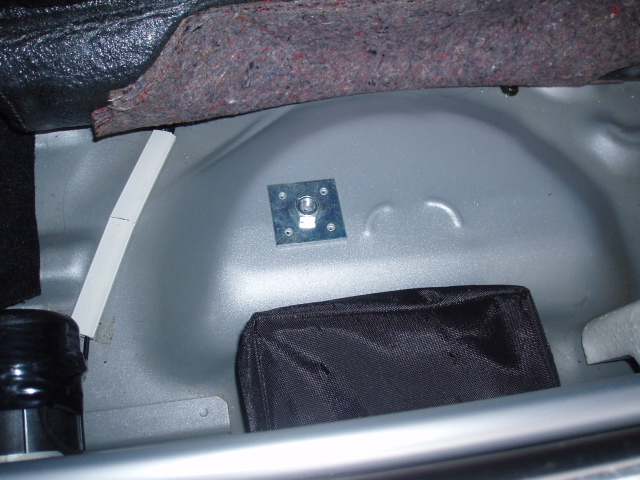

トランクを開けてバッテリー搭載位置を推測して穴あけしていきます。

座金を取り付けてアジャスターをねじ込めば、バッテリー固定金具の完成です。
一箇所止めですが、問題ないでしょう。
なお、アジャスターのボルトは＋ドライバーで締めこめますので
下に締めていけばちょうどバッテリーのセンターで固定されます。

で、やっとこさ配線の加工に入れます。

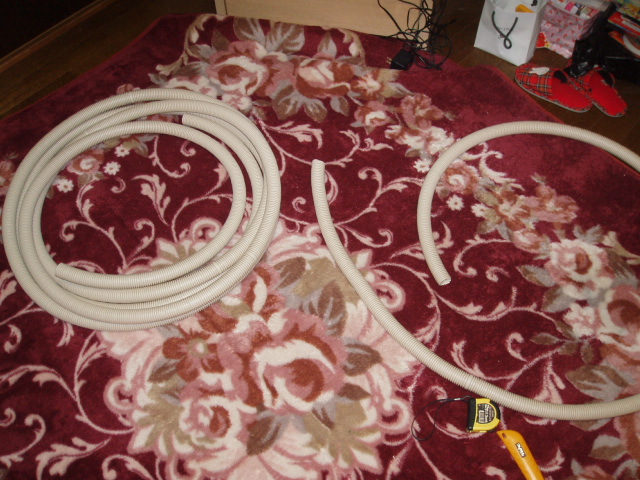

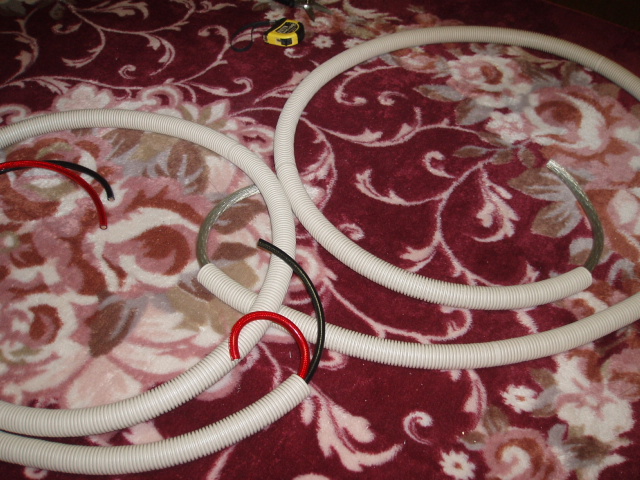

まずは、事前購入したエアコンの配管カバー？を適当な長さに切断します。

配管カバーは２ｍ50ｃｍでとりあえず切りそろえておきます。
計画では３本の配線をすべて１本に入れる予定でしたが
０Ｇのケーブルが、やっぱりと言うか思いの他と言うか太いので
２本に分ける事にしました。

で、配線加工を進めつつ、エンジンルームの準備も進めます。
絡みつく配線を外しつつ、バッテリーケースを取ります。

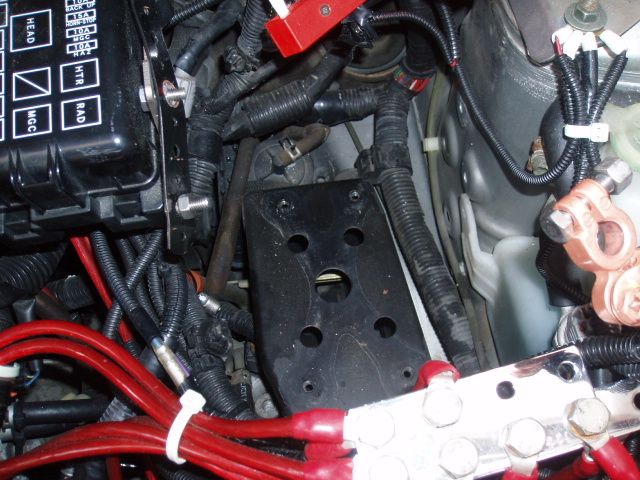

この下にあるバッテリー台ですが

んーどうやって外すんでしょうか？

下側に３本ほどのネジで止めてあるようですが
上からではどうやってもネジまで工具が入りません、、、。
仕方が無いのでとりあえず放置して後日何とかしましょう。

次に、エンジンルームのバッテリー端子台を製作していきます。

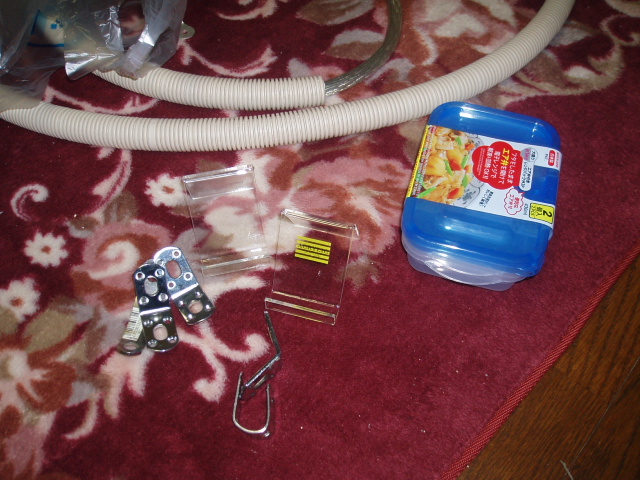

とりあえず、どんな感じになるかわからなかったので１００均やデッドストック品で
仮設端子台を作ります。
とりあえず作ってみて、後日正式に作りたいと思います。

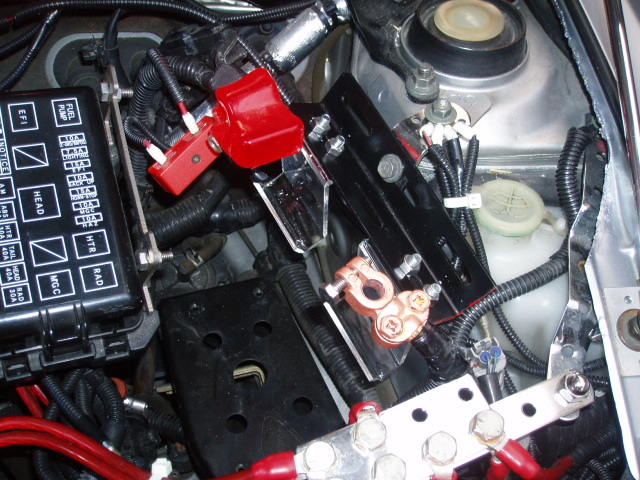

とりあえずの仮設端子台ステー。
アングルの端材とアクリル小物使用。空中配線よりはマシでしょうか？

こうして見るとコペンでバッテリー移動は
重量的には軽くなりますが、スペース的にはあんまり変わらないかも？
　

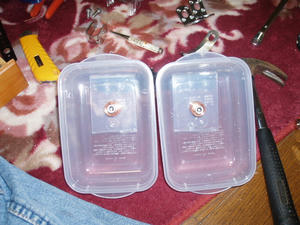

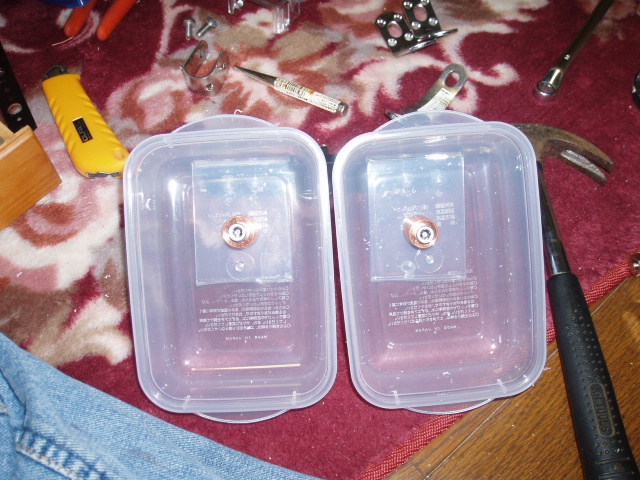

端子台につけるケースの製作。
＋端子だけでもいいですが、なんとなく－端子も。
画像の端子は予備のバッテリー端子。
これをアクリルの台で固定する事で絶縁しています。

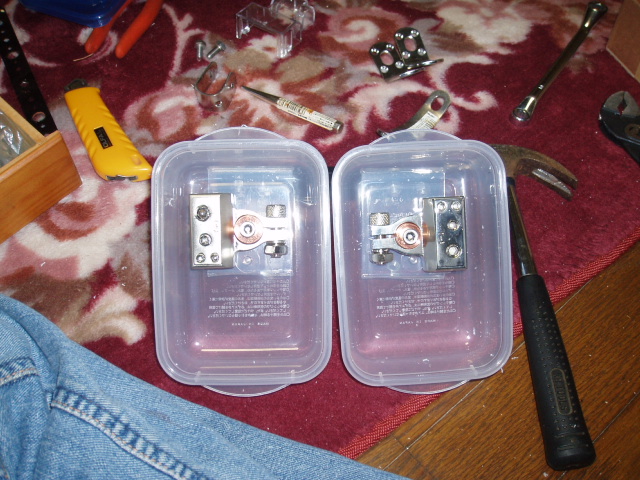

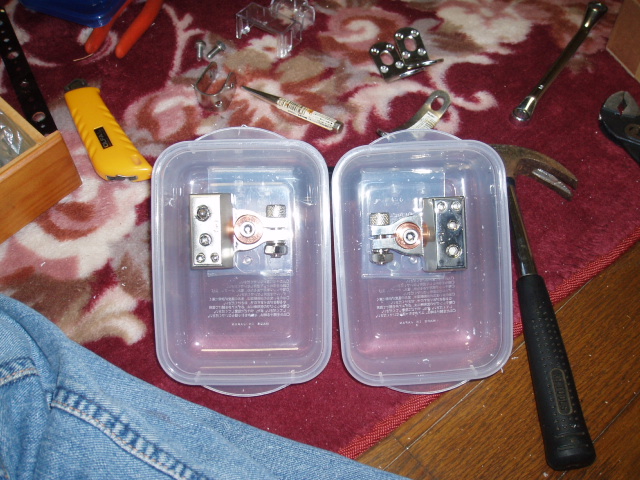

バッテリー端子を付けるとこんな感じ。
１００均で耐熱温度だけで購入した入れ物ですが
フタがピッタリ閉まらないと作りながら知りました。

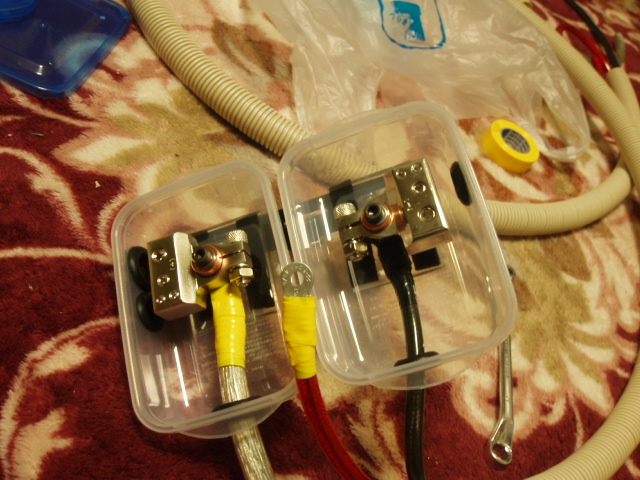

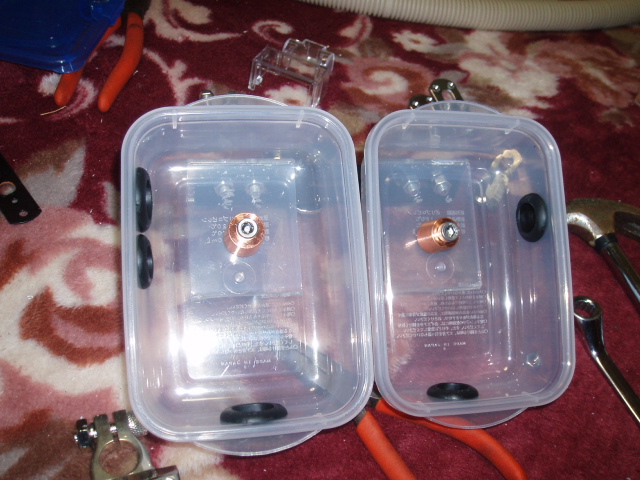

で、側面にグロメットを付けて配線の差込とします。

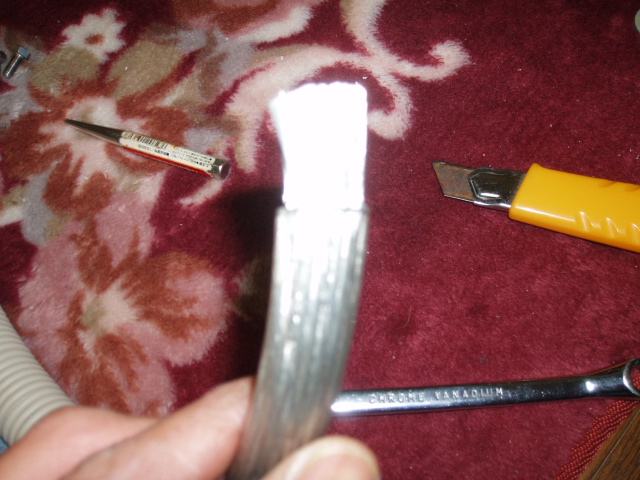

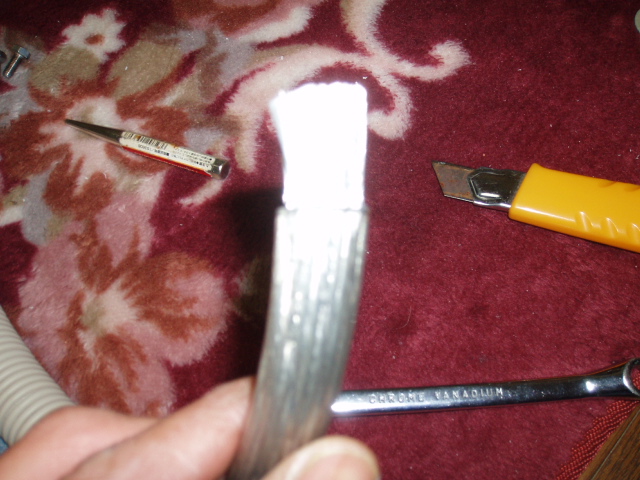

これが０Ｇのケーブル、メチャメチャ太いです。
　
ケーブルの加工も終わって配線は一段落。

と、ここまで来て天候が悪くなり雨天中止。

明日から２０１６年のスタートです。
当方は元旦も変わらずバッテリー移動ＤＩＹです。

それでは良いお年を～。
