定番のルーフの指サックからスズキＷＧＶ、自作補強と数々の実験的ＤＩＹカスタムを試してきた初代ＣＯＰＥＮ。（車台番号2千5百番台の初期型）ですが
2019年6月ついにエンジントラブルで一時抹消、そして再度購入した平成14年式ＣＯＰＥＮ。
初代ＣＯＰＥＮで学んだ数々のＤＩＹ経験とテクニック？を元に更に自分仕様にバージョンＵＰしていきます。
２０１８年１１月１８日 天候 曇り
さて、昨日から本日までＧＰ！Ｇｌｏｂａｌ Ｐersonalityの「リアルレスポンススロットルプーリー」及び「リアダンパーリムーブブラケット」を取り付けしてきました。
（最近手持ちの２ｔジャッキが不調で上がらないのでローダウンジャッキを新調しました）
さて本日のメインイベント、ＡＴＦクーラー増設です。
当方の自宅はお山のてっぺんの団地なのですが、麓の幹線道路よりそれはそれは長い上り坂を一気に登坂していきます。
現在、ＡＴＦ温度計を取り付けしてモニターしていますがＡＴミッション出口温度で１００度を超える事が多々あります。
（現在は初冬ですが、それでも１００度超えます）
大体の目安としては８０度前後が適正で１１０度を超えるとＡＴＦの変質が始まる、、、らしい）

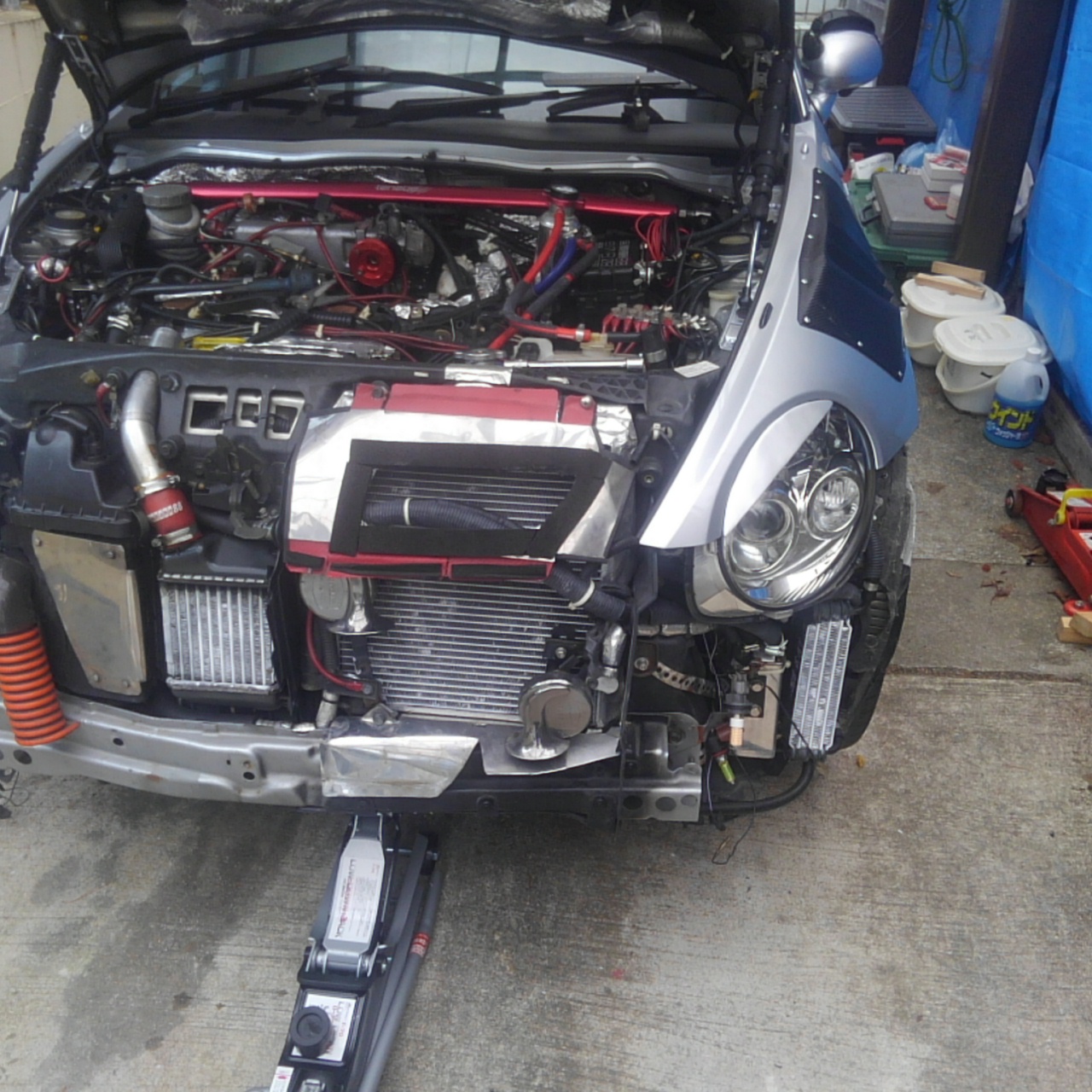

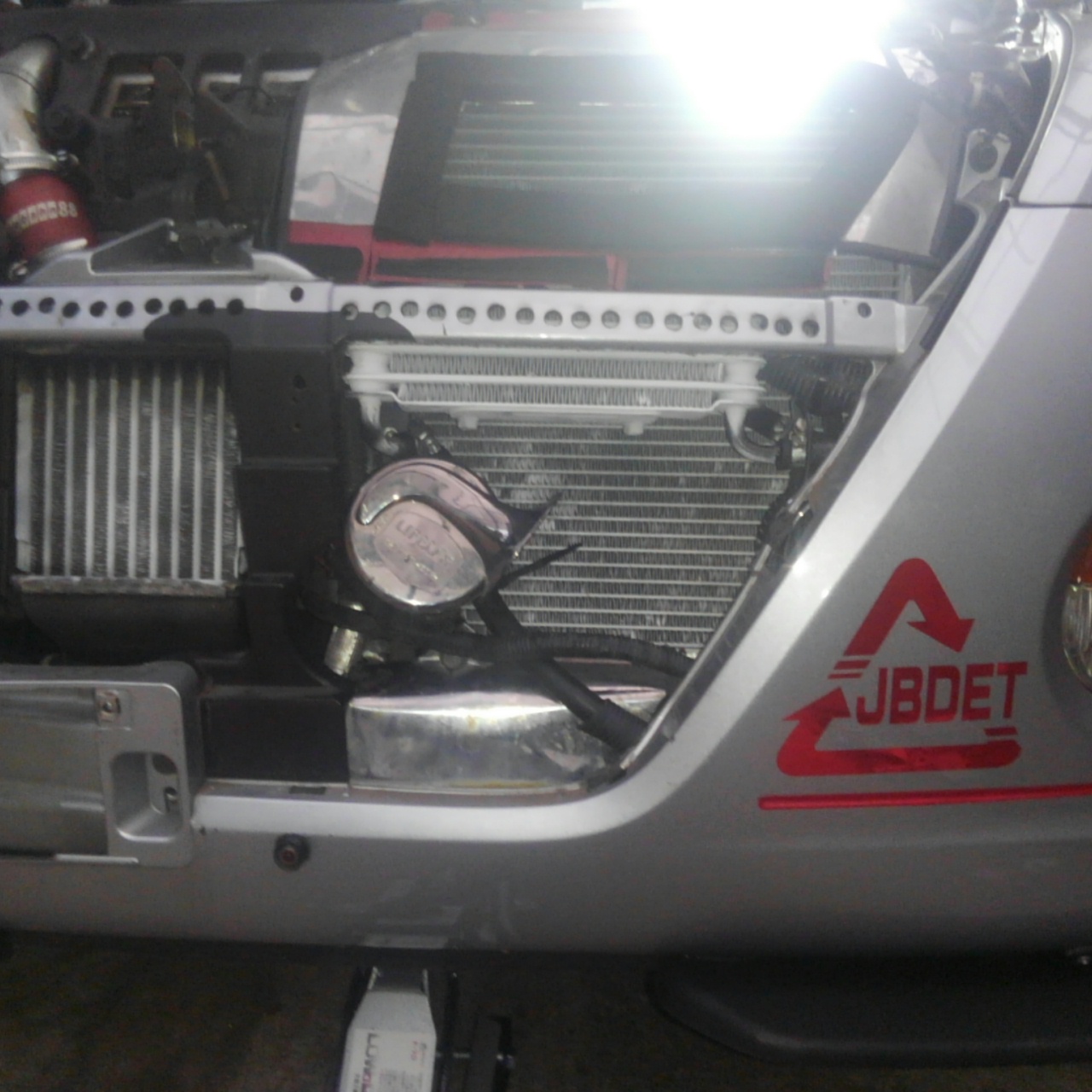

上画像のヘッドライト下にある縦長のクーラーが以前取り付けしたＡＴＦクーラー。オイルキャッチタンクと共生？する為にジムニー用ＡＴＦクーラーを流用しましたが、ちょっと容量不足なのか？という事で同じジムニー用をもう1基追加する事にしました。
んで、どうせＡＴＦのラインをゴニョゴニョするならば、、、、という事でＡＴＦフィルターをラインに割り込ませる事にしました。

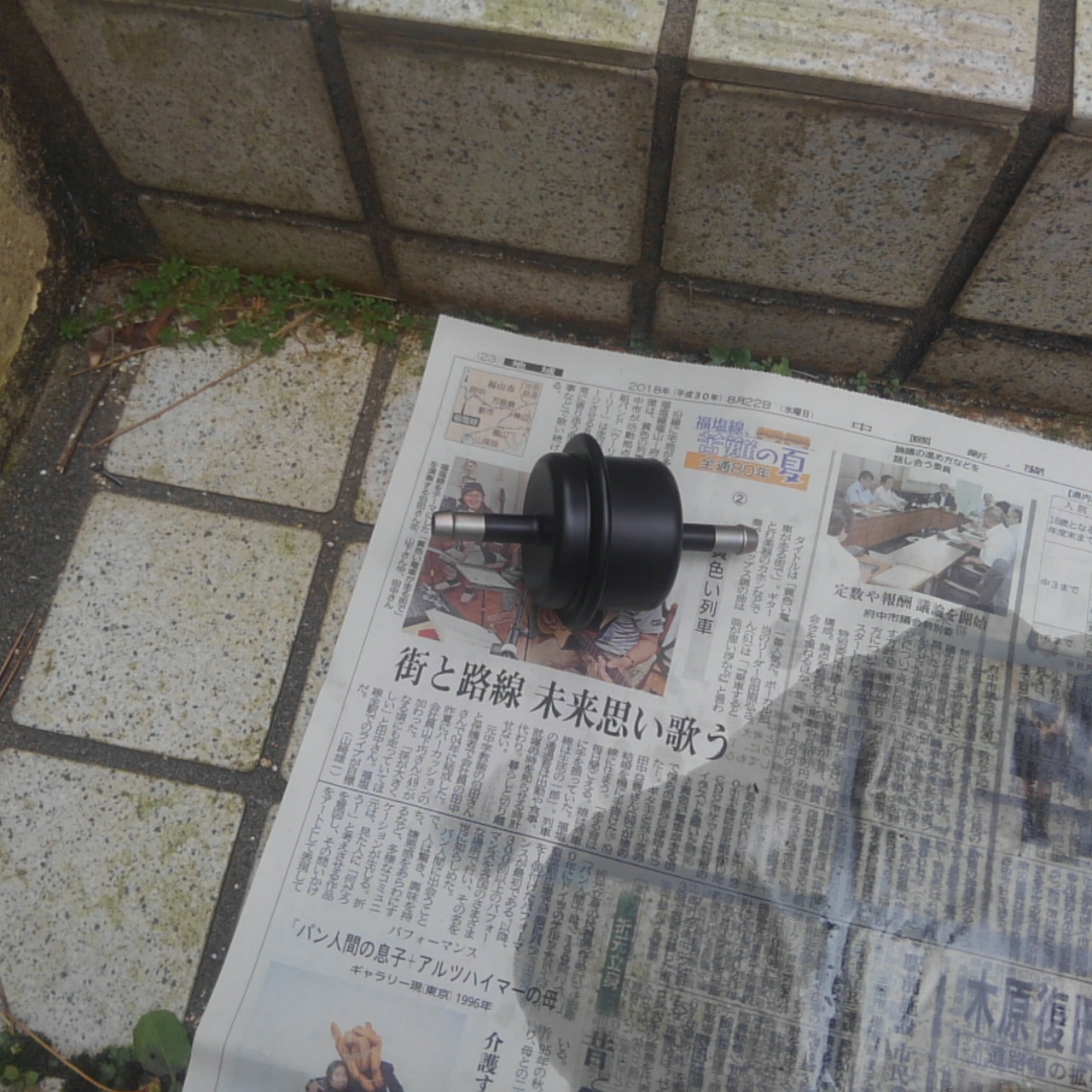

これがＡＴＦフィルター。
ホンダ純正の新品を用意しました。
コレって方向性があるのか無いのか、、、。
とりあえず関連するネット情報を漁って推測して取り付けします。
（１２月現在、問題なく遠出も出来、警告灯も付かないので成功、、、か？）

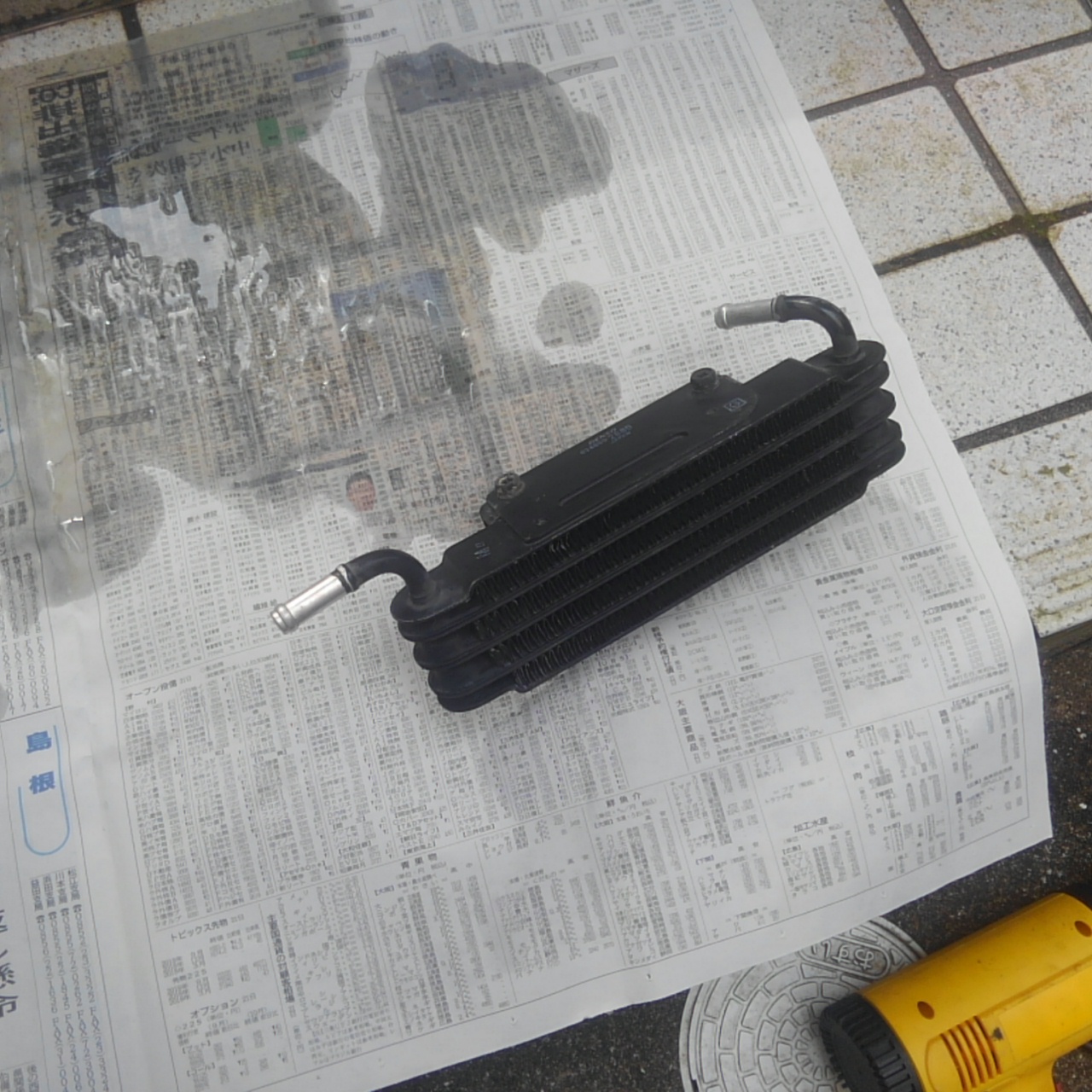

こちらが追加するＡＴＦクーラー。
中古品なので内部まで灯油で洗浄してボロンスプレーで白くして少しでも放熱性を上げます。
この辺りの配管を切り離して追加していきます。

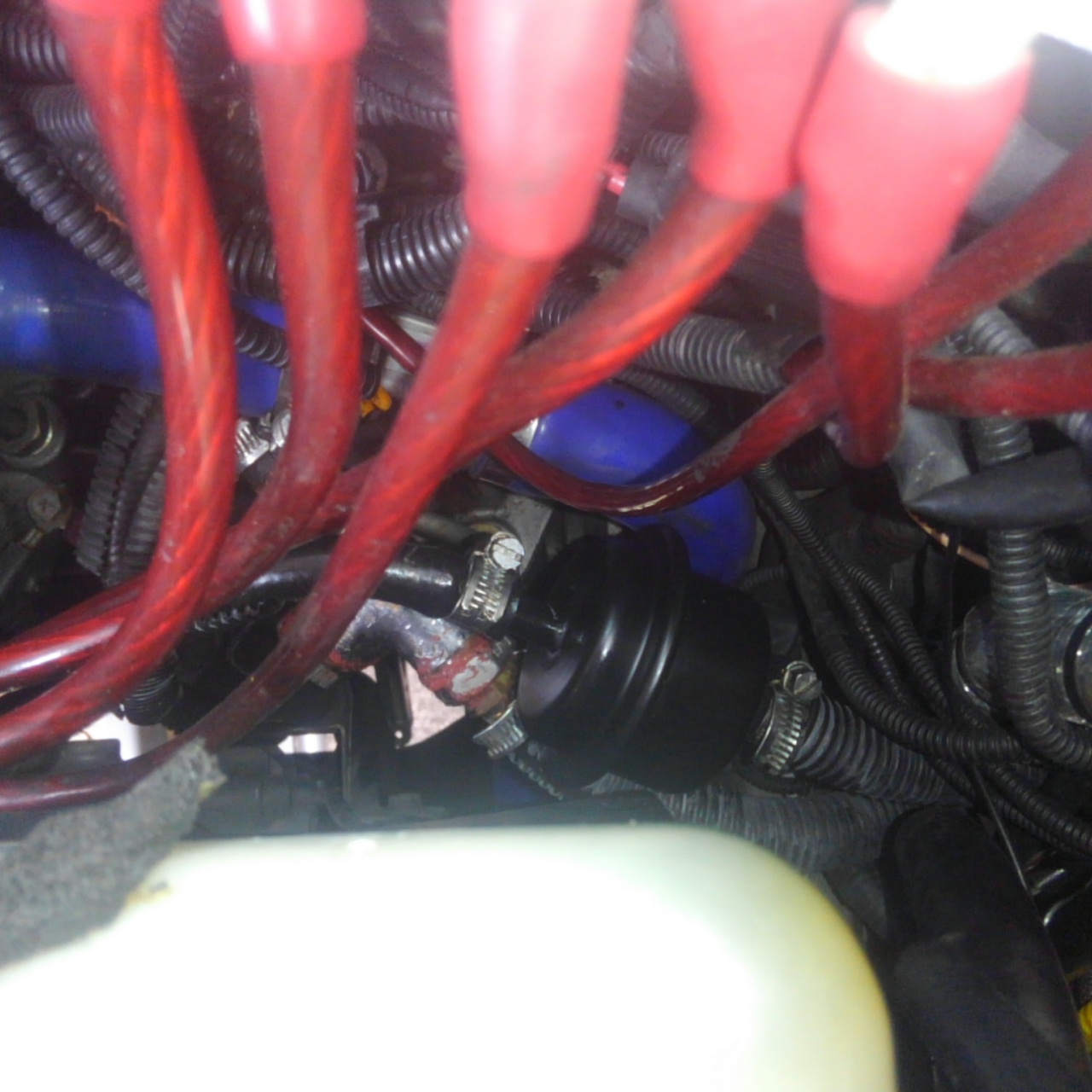

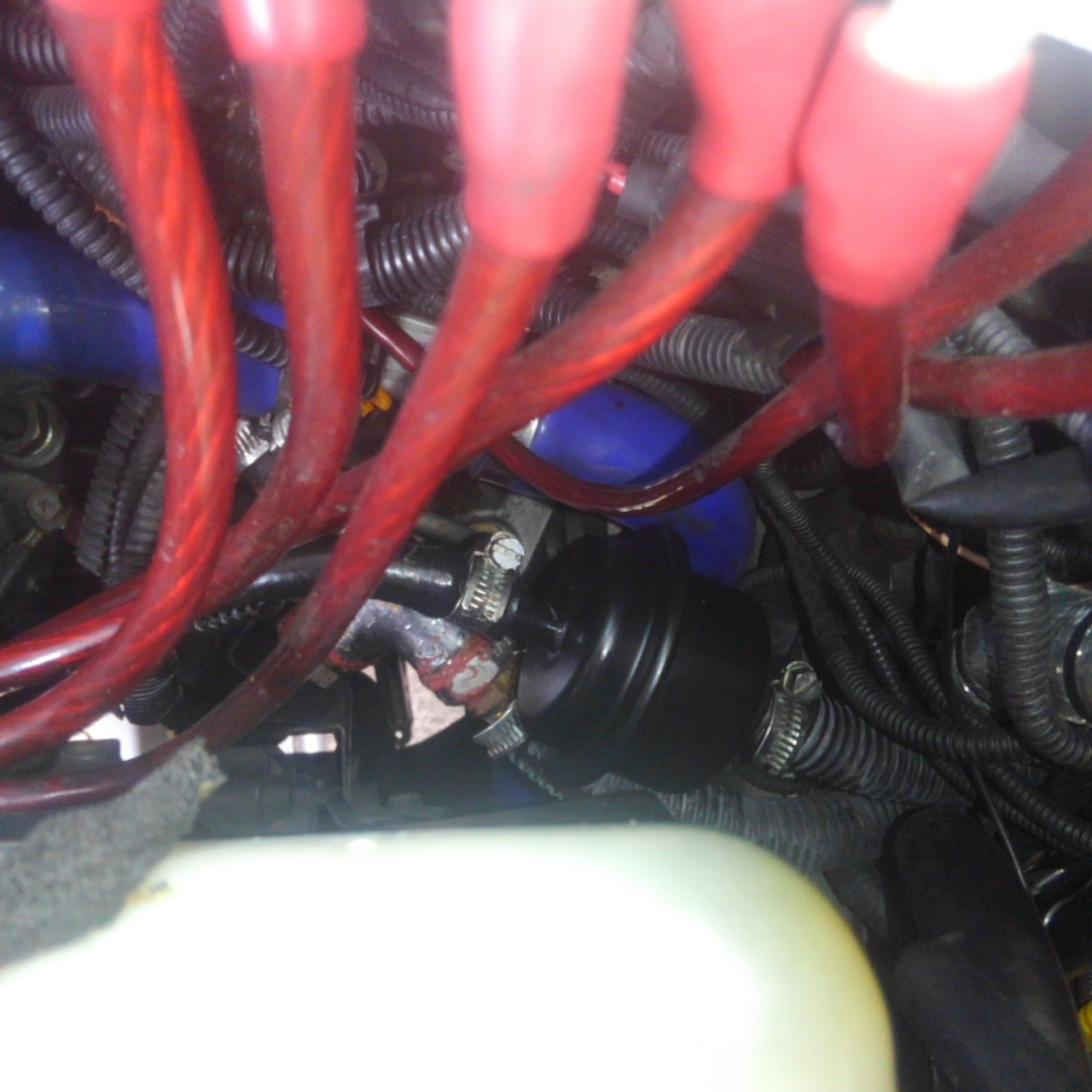

ＡＴＦフィルターは出来れば風が当たる場所が良かったのですが、取り付けスペースと作業効率の為ラジエターファンの裏辺りに落ち着きました。
偶々配管を繋いでいた箇所なので、間に挟みこみました。
まぁラジエターファン裏なんで風が通るといえば通りますので、、、。

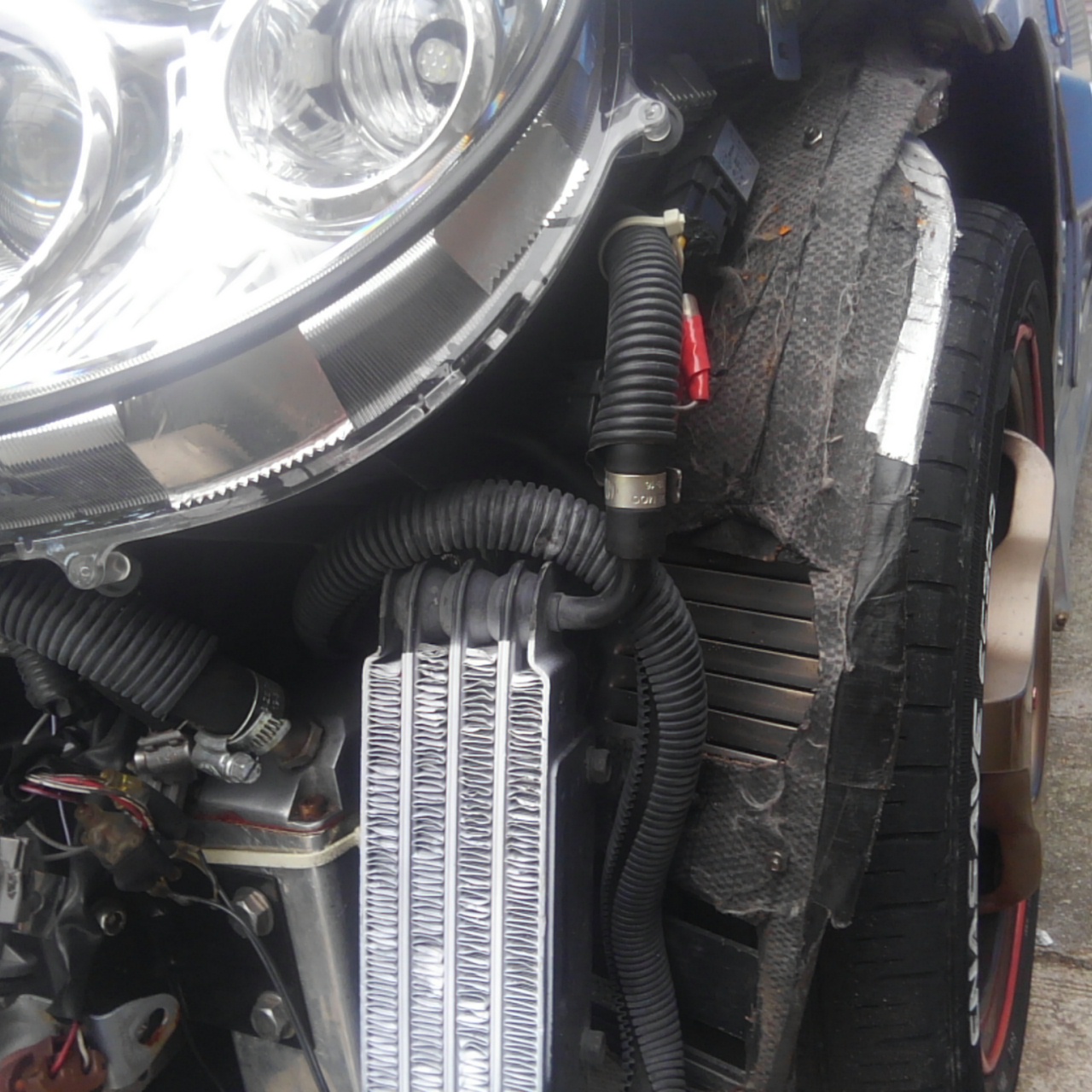

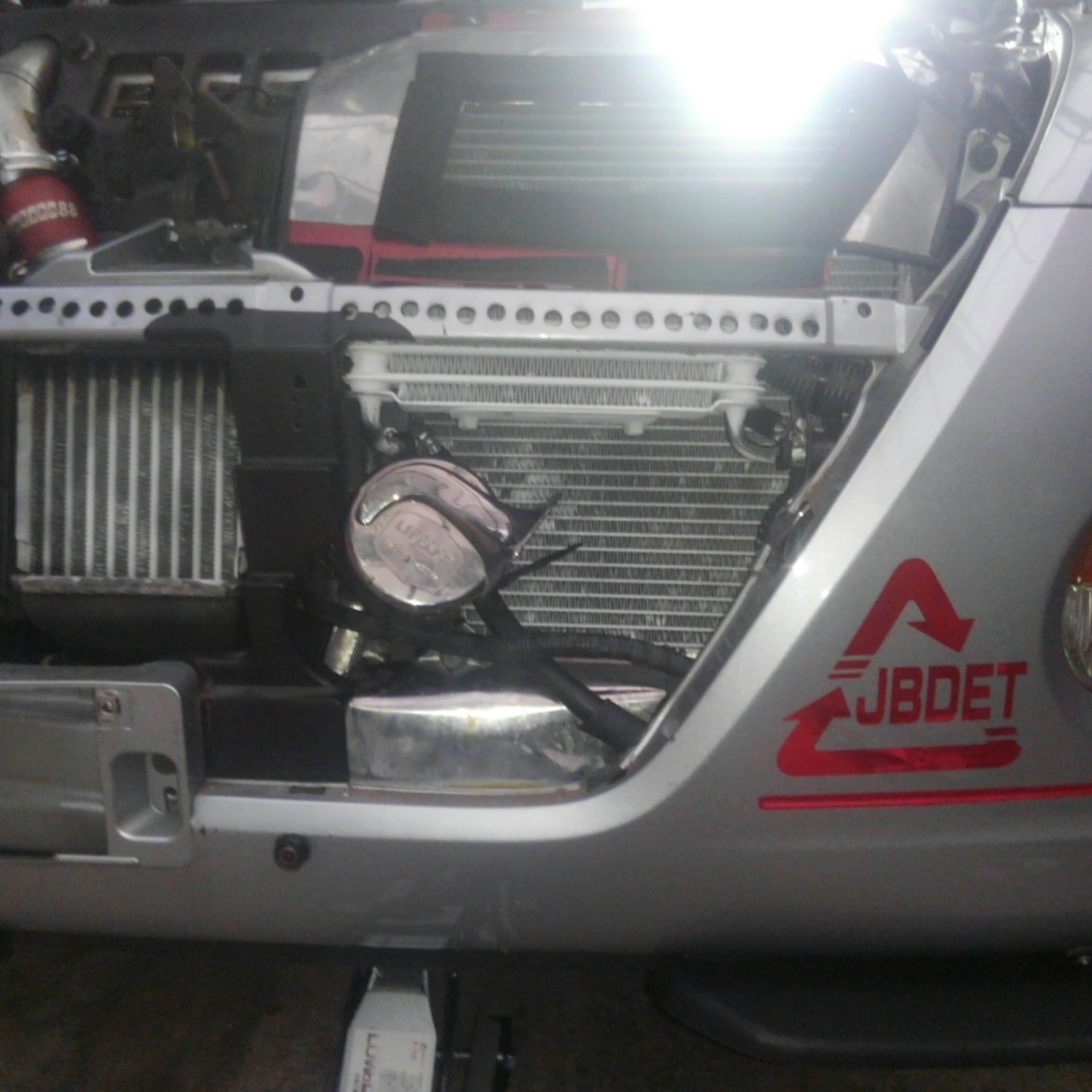

作業に夢中になり、ホーンを移動したりして何とかバンパー内に収めました。
出来ればもう少し下がベストポジションですが本日はコレくらいにしておいて後日手直しいたします。
ボロンスプレーを吹いたので、ラジエター共々真っ白になっています。

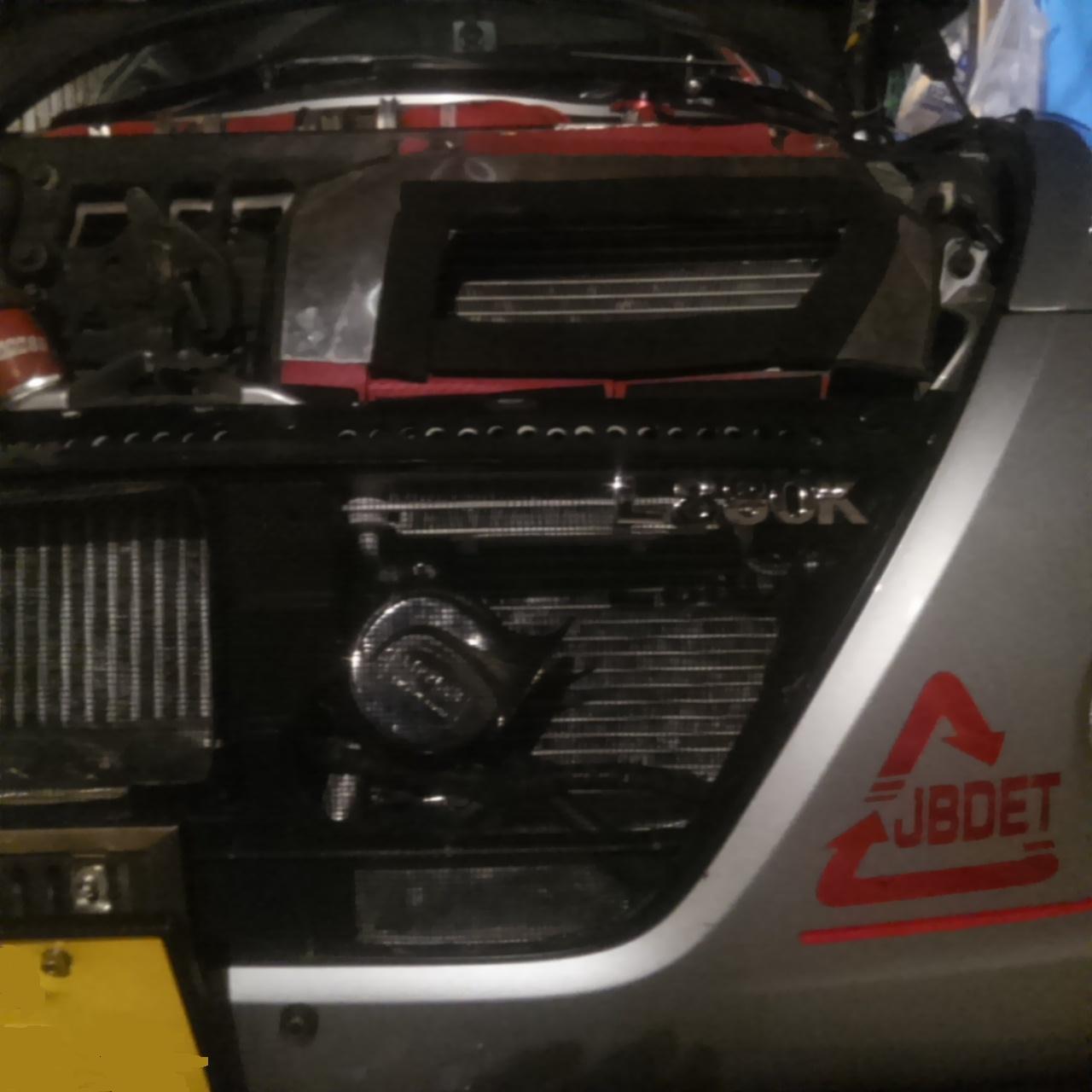

フロントグリルも収まって一安心。
社外ユーロホーン（コー〇ン製）が少々邪魔な感じですが、他に行き場も無く、、、まぁ見せる仕様という事で納得させました。
で、増えた増設クーラー・配管の分、純正ＡＴＦを補充してもいいのですがせっかくなのでちょっと最近ハマッている添加剤を試す事にしました。

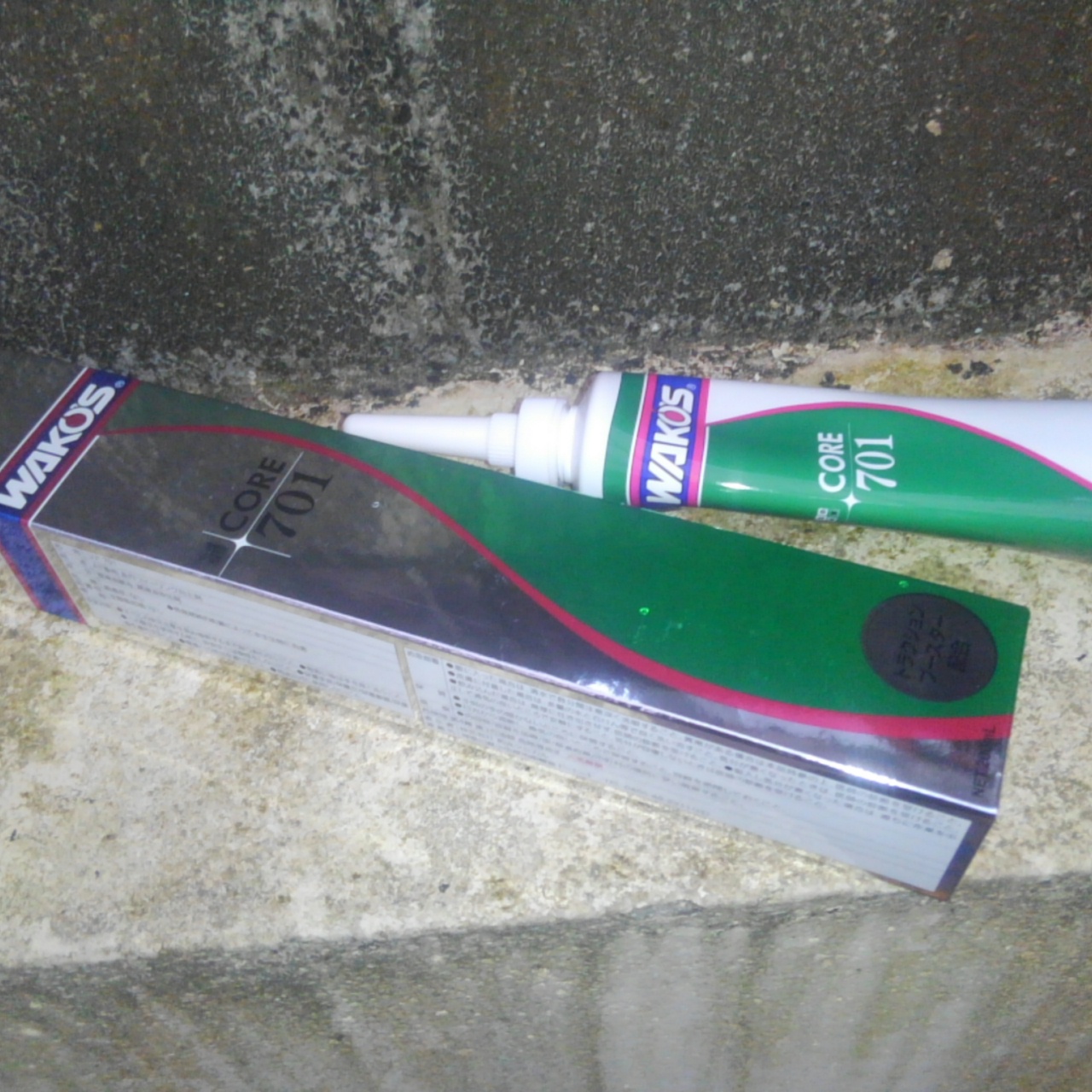

ワコーズのＣＯＲＥ７０１を試す事にしました。
ＣＯＲＥ７０１はＡＴＦ添加剤でトラクションブースターとフリクションブースターという２つの効果で、、、つまり、、、要するにＡＴＦの性能が上がってトルコンの効率改善とクラッチの伝達効率向上が出来る、、、という究極のお値段性能の添加剤です。
何でも何もしない状態ではサラダ油みたいにサラサラで抵抗が無いのに、ある条件下では伝達能力が向上する、という事のようです。
誰かが片栗粉と表現していましたが、なるほどねぇ。

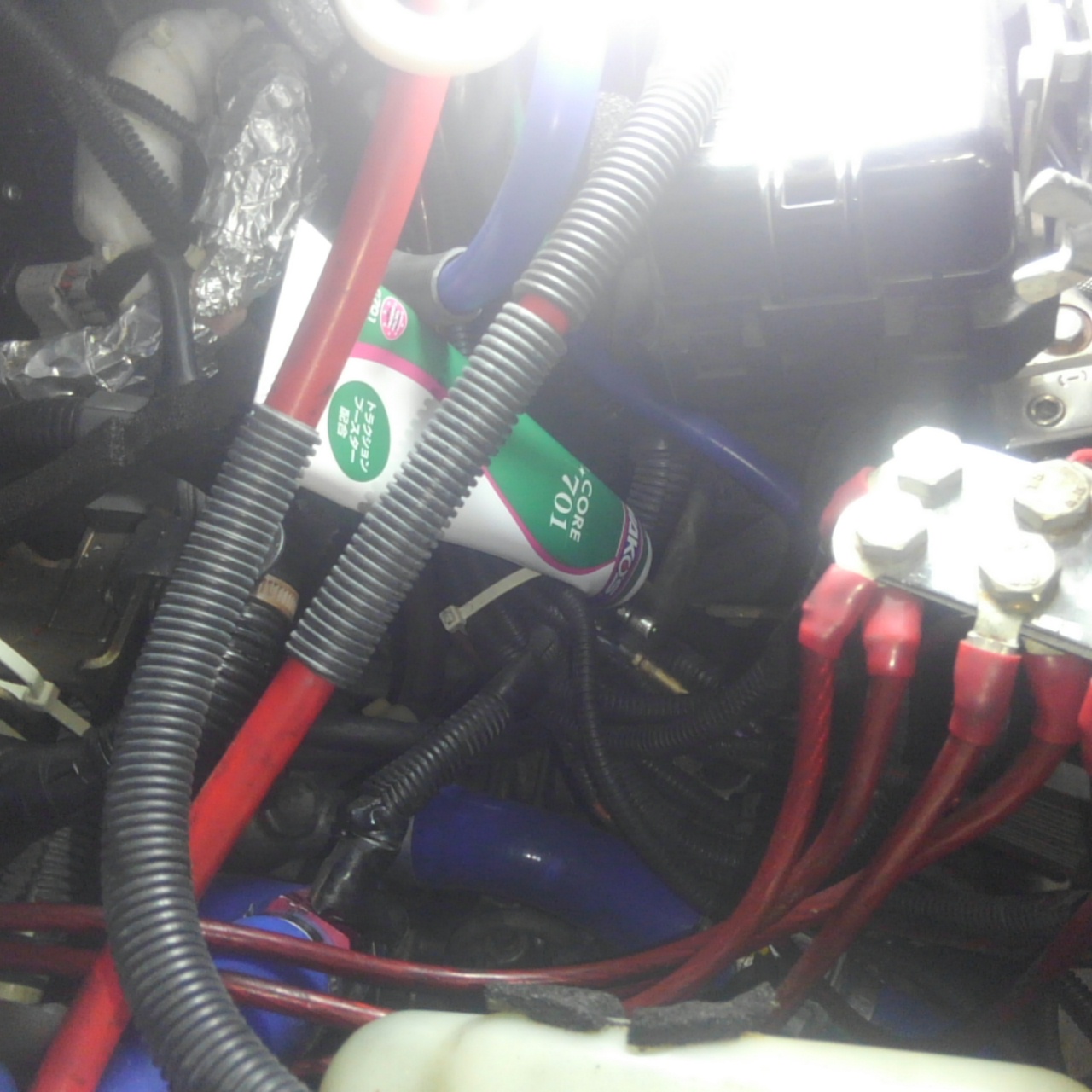

ＣＯＲＥ７０１はサラサラなのでそのままＡＴＦレベルゲージから投入。ゴミの混入に注意。
その後、復旧作業をして本日の作業終了。
ちょっと遅くまでしてしまいましたが、そのまま夕飯の買出し兼試走の旅へ、、、。
＊その後ブログＵＰするのを忘れ、現在１２月３日。
ＡＴＦクーラー増設より半月程度経ち、ある程度判断できるようになりましたのでインプレッションです。
まず問題のＡＴＦ温度ですが、概ね１０度程度は低下したかな？と。
まぁ大分外気温も下がってきたのでその影響もあるのでしょうが、ＡＴＦクーラー１基の時は油温よりも常に１０度程度高い印象でした。
それが２基にすると放熱量が増えて油温と同じか少し低いくらいです。
さすがに自宅への長いなが～い登坂路を上がると上昇しますが、それでも９０度ほどで安定するようです。
コペン修理書を確認するに、完全暖機後のＡＴＦ温度は７０度～９０度で各検査を実施するそうです。
現状では巡航速度でのＡＴＦ温度が６０度～７０度、と適正？温度からは若干の低温気味。
しかしながらこれは現状の気候（最高気温１２度程度）での数値なので、真夏にどうなることやら、、、。
とは言え、ＡＴＦは温度が低ければ良いというモノでも無いので本当の寒冷時期（１月～２月）はカバーを付けるとか、何らかの対策が必要かも、、、。
ともあれ、登坂路での１００度超えが無くなっただけでも良しとします。
参考までに、以前から気になっていたコペンＡＴのロックＵＰ条件が修理書にありました。
車速が６７ｋｍ～８０ｋｍでスロットル開度が５％～２７％で４速ロックＵＰ、また同じスロットル開度で５９ｋｍ～７７ｋｍで解除される、そうです。
ＡＴＦ温度については記載されていないですが、ＡＴミッションの点検項目にあるので、完全暖機後（つまり７０度～９０度）での作動条件、もしくは温度条件無しなのでしょう。
と、ダラダラ書いてしまいましたＡＴＦクーラー増設、でした。
さて、昨日から本日までＧＰ！Ｇｌｏｂａｌ Ｐersonalityの「リアルレスポンススロットルプーリー」及び「リアダンパーリムーブブラケット」を取り付けしてきました。
（最近手持ちの２ｔジャッキが不調で上がらないのでローダウンジャッキを新調しました）
さて本日のメインイベント、ＡＴＦクーラー増設です。
当方の自宅はお山のてっぺんの団地なのですが、麓の幹線道路よりそれはそれは長い上り坂を一気に登坂していきます。
現在、ＡＴＦ温度計を取り付けしてモニターしていますがＡＴミッション出口温度で１００度を超える事が多々あります。
（現在は初冬ですが、それでも１００度超えます）
大体の目安としては８０度前後が適正で１１０度を超えるとＡＴＦの変質が始まる、、、らしい）
上画像のヘッドライト下にある縦長のクーラーが以前取り付けしたＡＴＦクーラー。オイルキャッチタンクと共生？する為にジムニー用ＡＴＦクーラーを流用しましたが、ちょっと容量不足なのか？という事で同じジムニー用をもう1基追加する事にしました。
んで、どうせＡＴＦのラインをゴニョゴニョするならば、、、、という事でＡＴＦフィルターをラインに割り込ませる事にしました。
これがＡＴＦフィルター。
ホンダ純正の新品を用意しました。
コレって方向性があるのか無いのか、、、。
とりあえず関連するネット情報を漁って推測して取り付けします。
（１２月現在、問題なく遠出も出来、警告灯も付かないので成功、、、か？）
こちらが追加するＡＴＦクーラー。
中古品なので内部まで灯油で洗浄してボロンスプレーで白くして少しでも放熱性を上げます。
この辺りの配管を切り離して追加していきます。
ＡＴＦフィルターは出来れば風が当たる場所が良かったのですが、取り付けスペースと作業効率の為ラジエターファンの裏辺りに落ち着きました。
偶々配管を繋いでいた箇所なので、間に挟みこみました。
まぁラジエターファン裏なんで風が通るといえば通りますので、、、。
作業に夢中になり、ホーンを移動したりして何とかバンパー内に収めました。
出来ればもう少し下がベストポジションですが本日はコレくらいにしておいて後日手直しいたします。
ボロンスプレーを吹いたので、ラジエター共々真っ白になっています。
フロントグリルも収まって一安心。
社外ユーロホーン（コー〇ン製）が少々邪魔な感じですが、他に行き場も無く、、、まぁ見せる仕様という事で納得させました。
で、増えた増設クーラー・配管の分、純正ＡＴＦを補充してもいいのですがせっかくなのでちょっと最近ハマッている添加剤を試す事にしました。
ワコーズのＣＯＲＥ７０１を試す事にしました。
ＣＯＲＥ７０１はＡＴＦ添加剤でトラクションブースターとフリクションブースターという２つの効果で、、、つまり、、、要するにＡＴＦの性能が上がってトルコンの効率改善とクラッチの伝達効率向上が出来る、、、という究極のお値段性能の添加剤です。
何でも何もしない状態ではサラダ油みたいにサラサラで抵抗が無いのに、ある条件下では伝達能力が向上する、という事のようです。
誰かが片栗粉と表現していましたが、なるほどねぇ。
ＣＯＲＥ７０１はサラサラなのでそのままＡＴＦレベルゲージから投入。ゴミの混入に注意。
その後、復旧作業をして本日の作業終了。
ちょっと遅くまでしてしまいましたが、そのまま夕飯の買出し兼試走の旅へ、、、。
＊その後ブログＵＰするのを忘れ、現在１２月３日。
ＡＴＦクーラー増設より半月程度経ち、ある程度判断できるようになりましたのでインプレッションです。
まず問題のＡＴＦ温度ですが、概ね１０度程度は低下したかな？と。
まぁ大分外気温も下がってきたのでその影響もあるのでしょうが、ＡＴＦクーラー１基の時は油温よりも常に１０度程度高い印象でした。
それが２基にすると放熱量が増えて油温と同じか少し低いくらいです。
さすがに自宅への長いなが～い登坂路を上がると上昇しますが、それでも９０度ほどで安定するようです。
コペン修理書を確認するに、完全暖機後のＡＴＦ温度は７０度～９０度で各検査を実施するそうです。
現状では巡航速度でのＡＴＦ温度が６０度～７０度、と適正？温度からは若干の低温気味。
しかしながらこれは現状の気候（最高気温１２度程度）での数値なので、真夏にどうなることやら、、、。
とは言え、ＡＴＦは温度が低ければ良いというモノでも無いので本当の寒冷時期（１月～２月）はカバーを付けるとか、何らかの対策が必要かも、、、。
ともあれ、登坂路での１００度超えが無くなっただけでも良しとします。
参考までに、以前から気になっていたコペンＡＴのロックＵＰ条件が修理書にありました。
車速が６７ｋｍ～８０ｋｍでスロットル開度が５％～２７％で４速ロックＵＰ、また同じスロットル開度で５９ｋｍ～７７ｋｍで解除される、そうです。
ＡＴＦ温度については記載されていないですが、ＡＴミッションの点検項目にあるので、完全暖機後（つまり７０度～９０度）での作動条件、もしくは温度条件無しなのでしょう。
と、ダラダラ書いてしまいましたＡＴＦクーラー増設、でした。
