ELラインイルミを取り付けした話（ドアパネル編）

２０２１年　１月１７日　天候　曇り


有機ELとは「有機Electro-Luminescence（エレクトロルミネッセンス）」の略字で

特定の有機物に電圧をかける事で発光する現象を利用した技術です。

スマホやテレビ、パソコンなどに使われる「有機ELディスプレイ」などがあります。



LEDとも違う発光で最近やっと新型車に使用され始めた感じでしょうか。

まぁちょっと前から知ってはいたので

「ちょっと使ってみたいなぁ」と、、、。

最近中華製がだいぶ安くなってきたようなので、以前より興味があったラインイルミを

今回ドアパネルに施工してみます。

てな訳で早速ドアパネルを取り外し、室内加工。
外は少しだけ雪がチラつくほど寒い。。。
昨日くらい暖かければ屋根開けてドライブ、と思っていたんですが。
（昨日は年明けてから一番気温が上がったからか、オープンカーを結構見かけました。
そんな当方はもちろん仕事）


定番のココの隙間に取り付けしていきます。
当方のコペンは、コレまた定番？のドリンクホルダーを取り付けしていますので
ココの裏側から取りまわしていきます。


とっ散らかってますが。
今回のラインイルミ取り付けでの最難関。
今回アマ〇ンにて5ｍの製品を購入したのですが、ドアは左右あるので
二分割しなければいけません。
（それでも少し余ります）

有機ELはハサミで簡単に切れるのですが（切り口を絶縁テープで保護）
切り落とした方は配線しなおさなければ当然点灯しません。

画像の通り（わかりにくいですが）ビニールの外膜の中に白い配線があります。
この白い部分が恐らく「有機ELの特定の有機物？」なんだと思います。
で、この白い部分の外側に実は透明なチューブが巻いてあって
さらに白い部分と透明チューブに間に極細の配線が二本あります。

白い部分は中心にもう一本、太目の配線があってこちらがプラス（らしい）
極細二本がマイナスです。
なのでこの配線を何とか剥いてハンダ付けしなければいけません。

老眼が始まって数年、あぁハズキルーペがすごく欲しくなってしまいました。


何とか配線作業を終えて（目の焦点が合わない合わない）
次はドアパネルに嵌めていきます。
出来ればドライヤーなどで温めて丸まっているクセを直してあると
やりやすかったかも知れませんね。
固定は瞬間接着剤を使用したのでちょっとはみ出したりしてしまいました。
この作業も「配線作業」ほどでは無いですが、結構面倒。


左右のドアパネルの作業が終わったので車に戻していきます。
配線はスピーカーの隙間からドア内部→車体という感じ。


楽勝で終わるかと思っていましたが、すっかり日が暮れてしまいました。
まぁ点灯した感じ見れるんでいいのですが、、、。

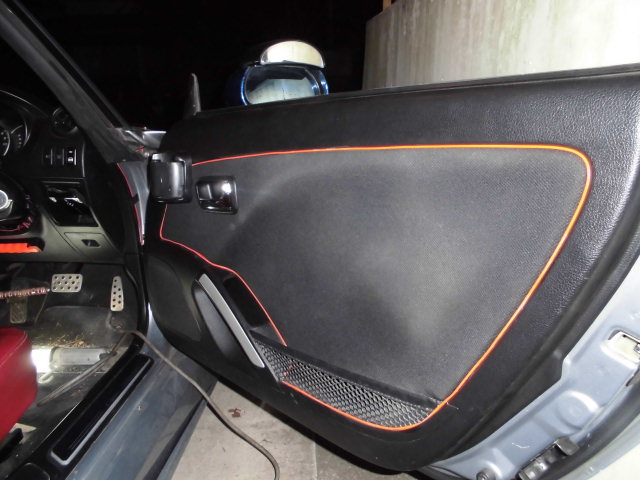

点灯していないと、ただのオレンジのモールです。
これはこれで良いアクセントになります。


こちらが点灯状態。
こ、これは、、、、良いんじゃないか！？
LEDの攻撃的な明るさとは全く違う、それでいてシッカリ綺麗に点灯している。
昼間乾電池で点灯チェックした時は全然わからないくらい暗い感じでしたが
夜は全然違って見えますね。

こうなってくると、もうちょっとどっかに付けてみたくなります。
昔買って忘れていた在庫がまだあるので、ルーフにでも付けてみようかな？
